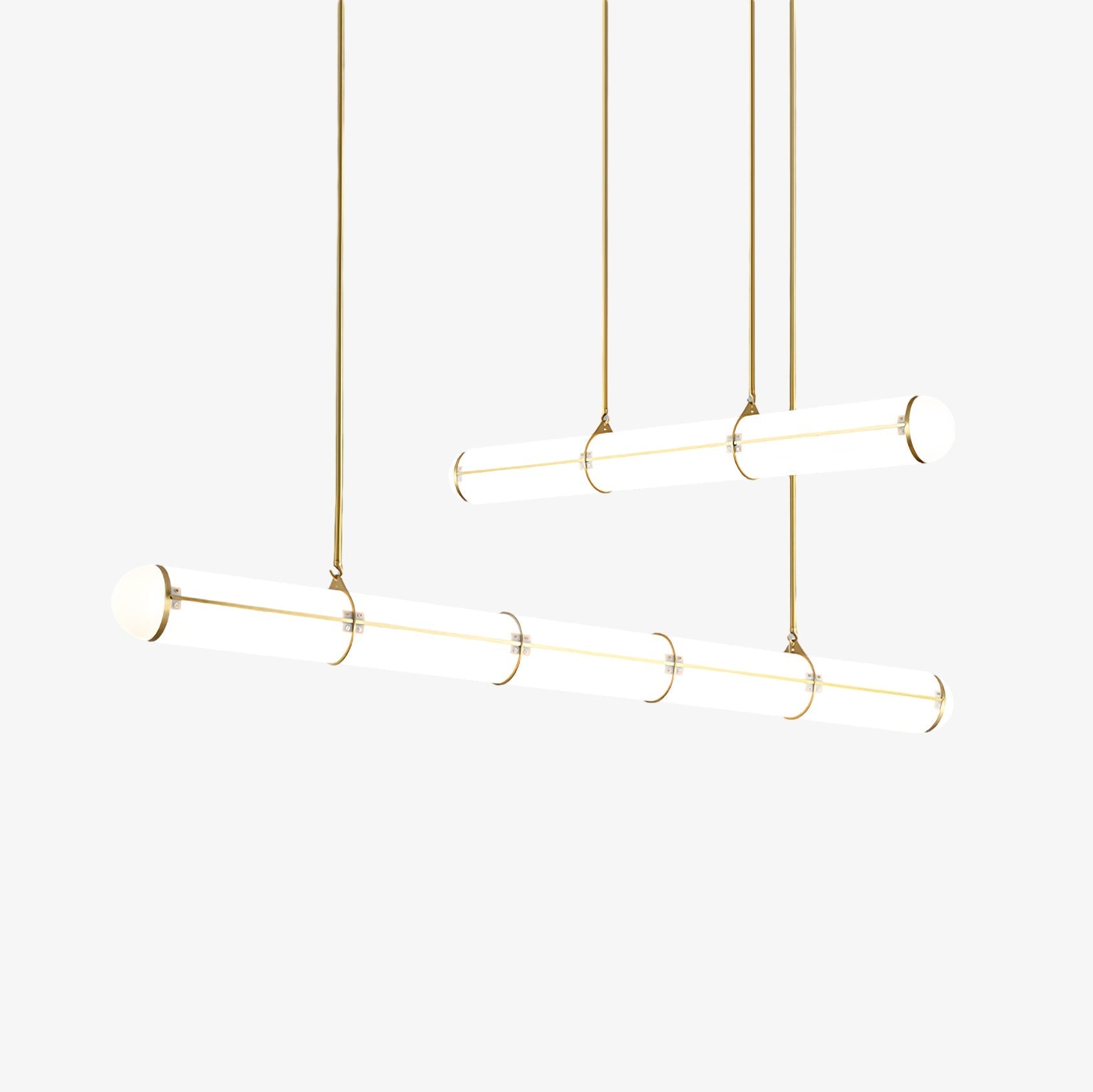

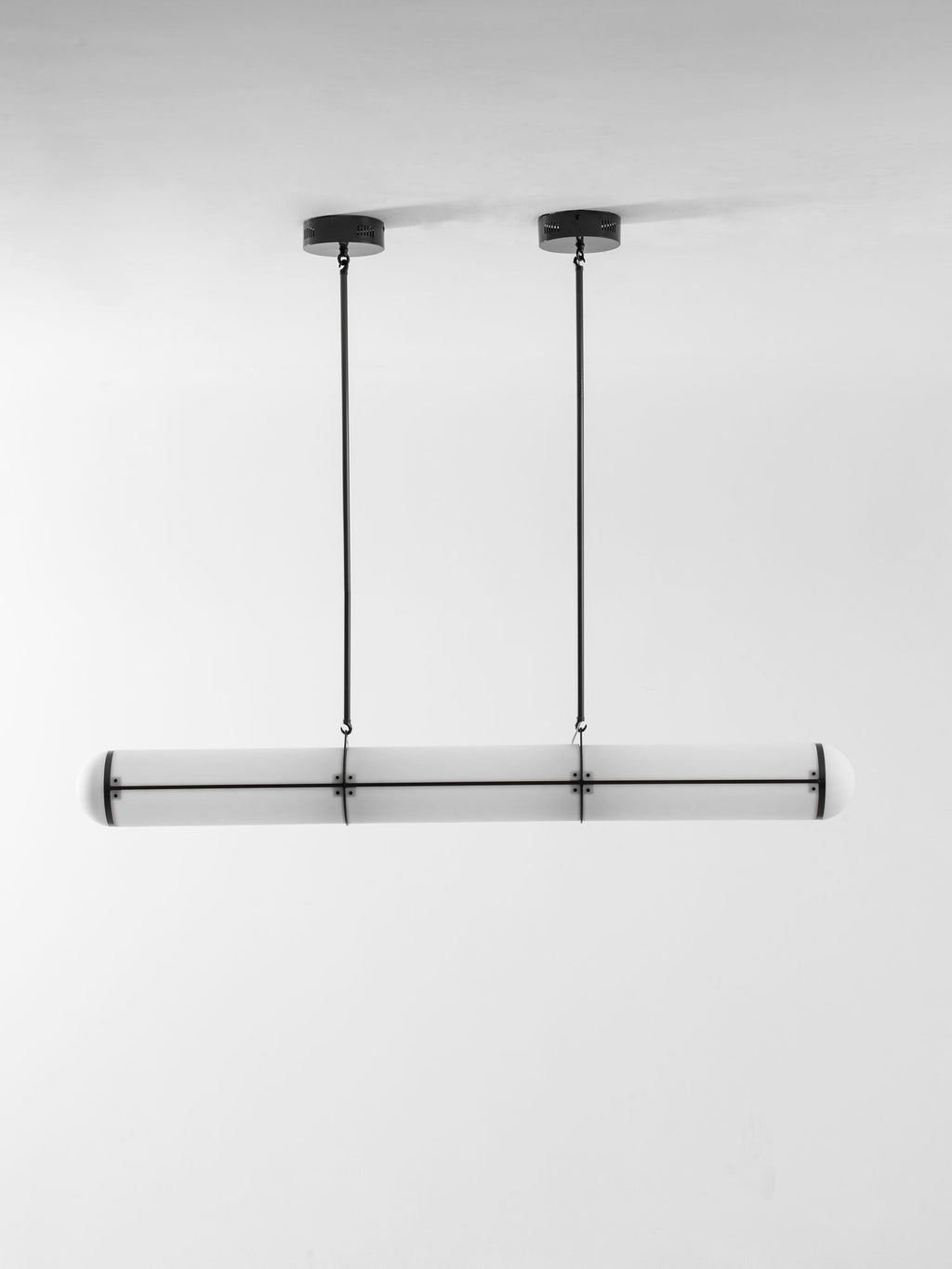

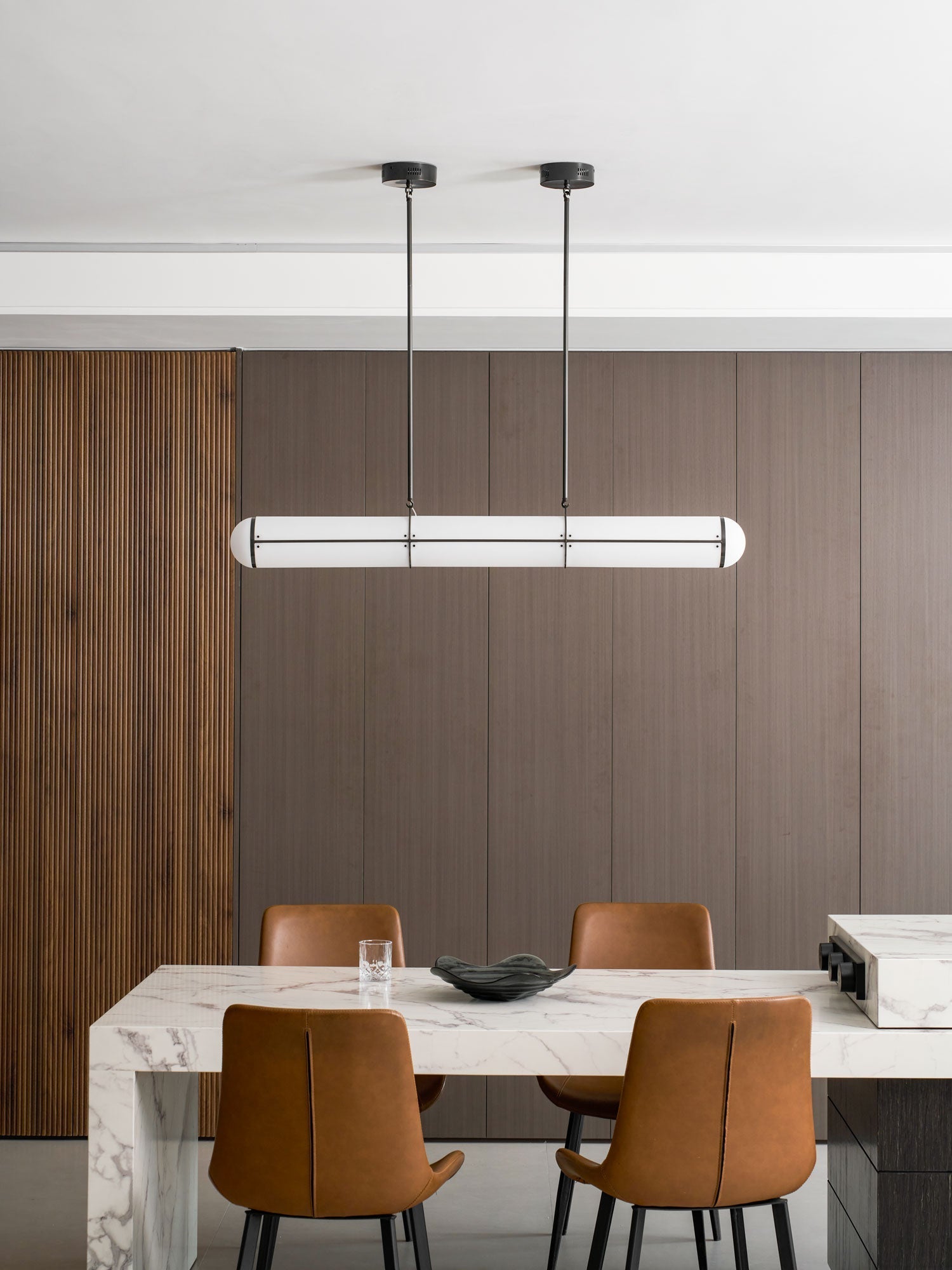

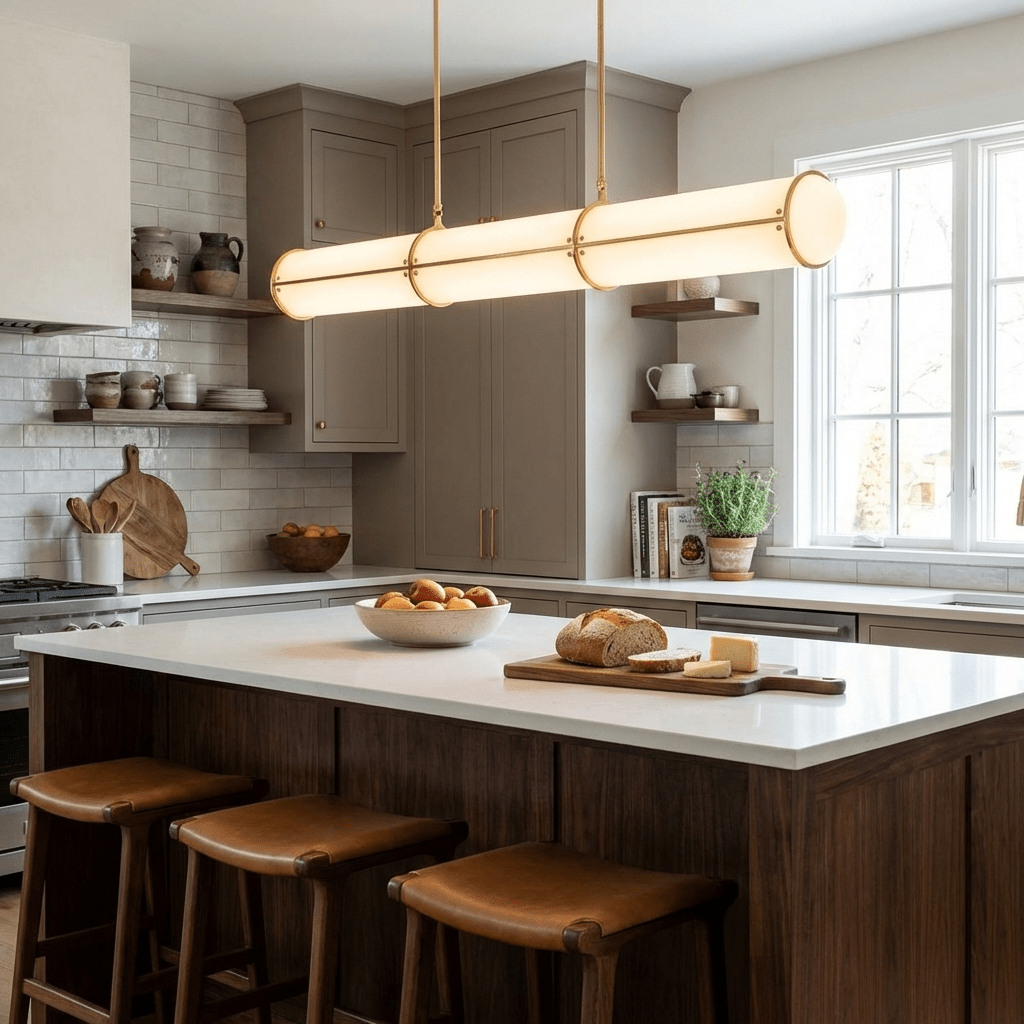

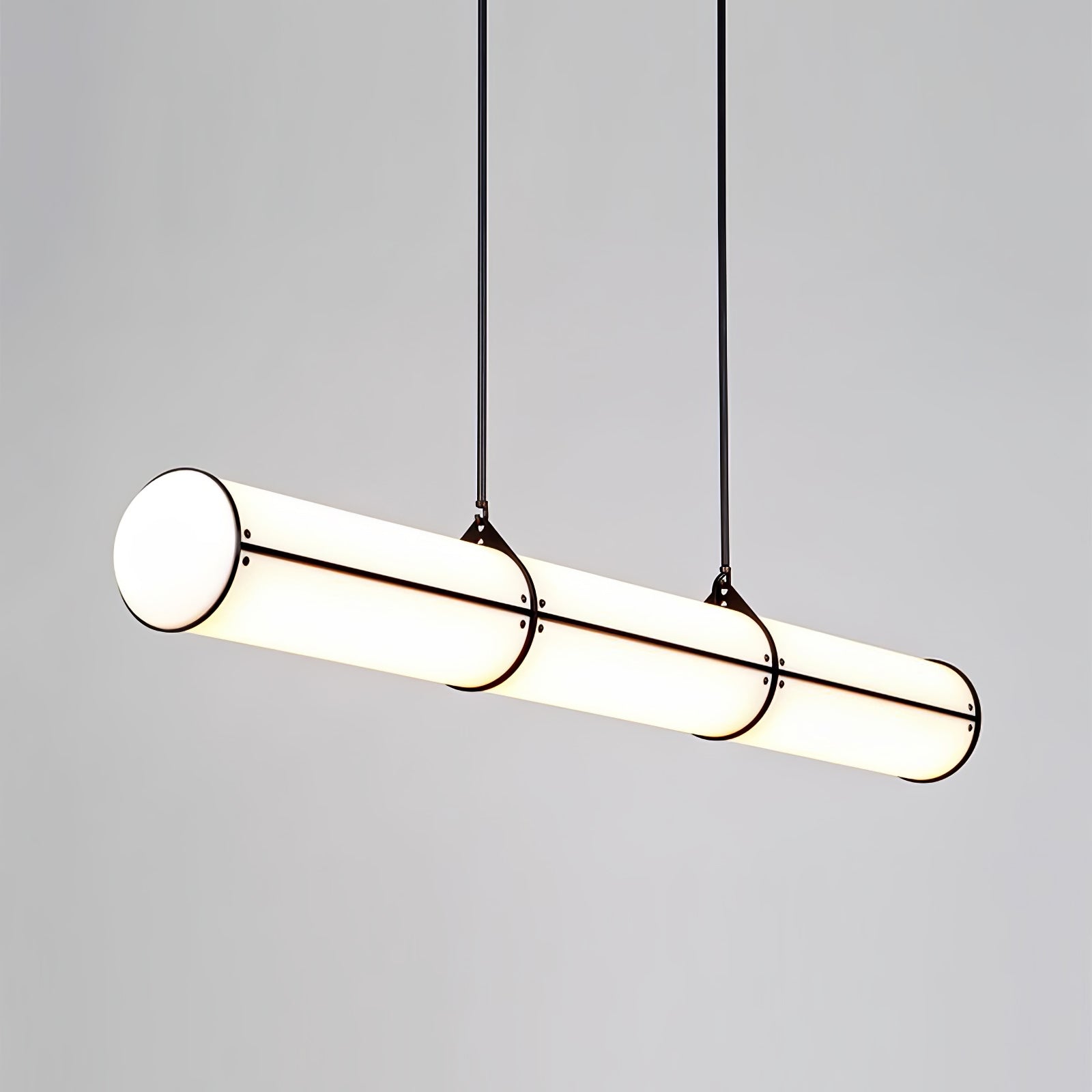

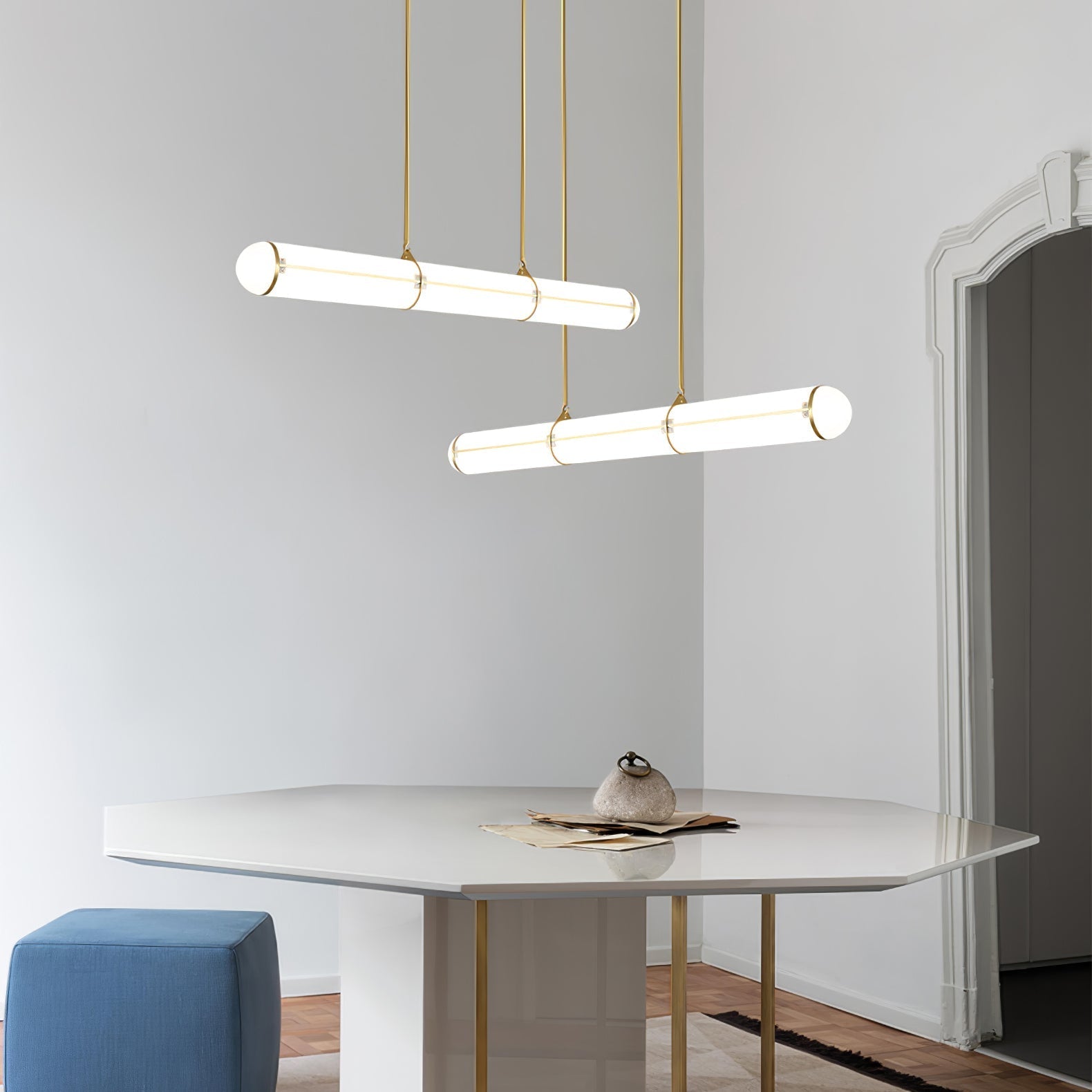

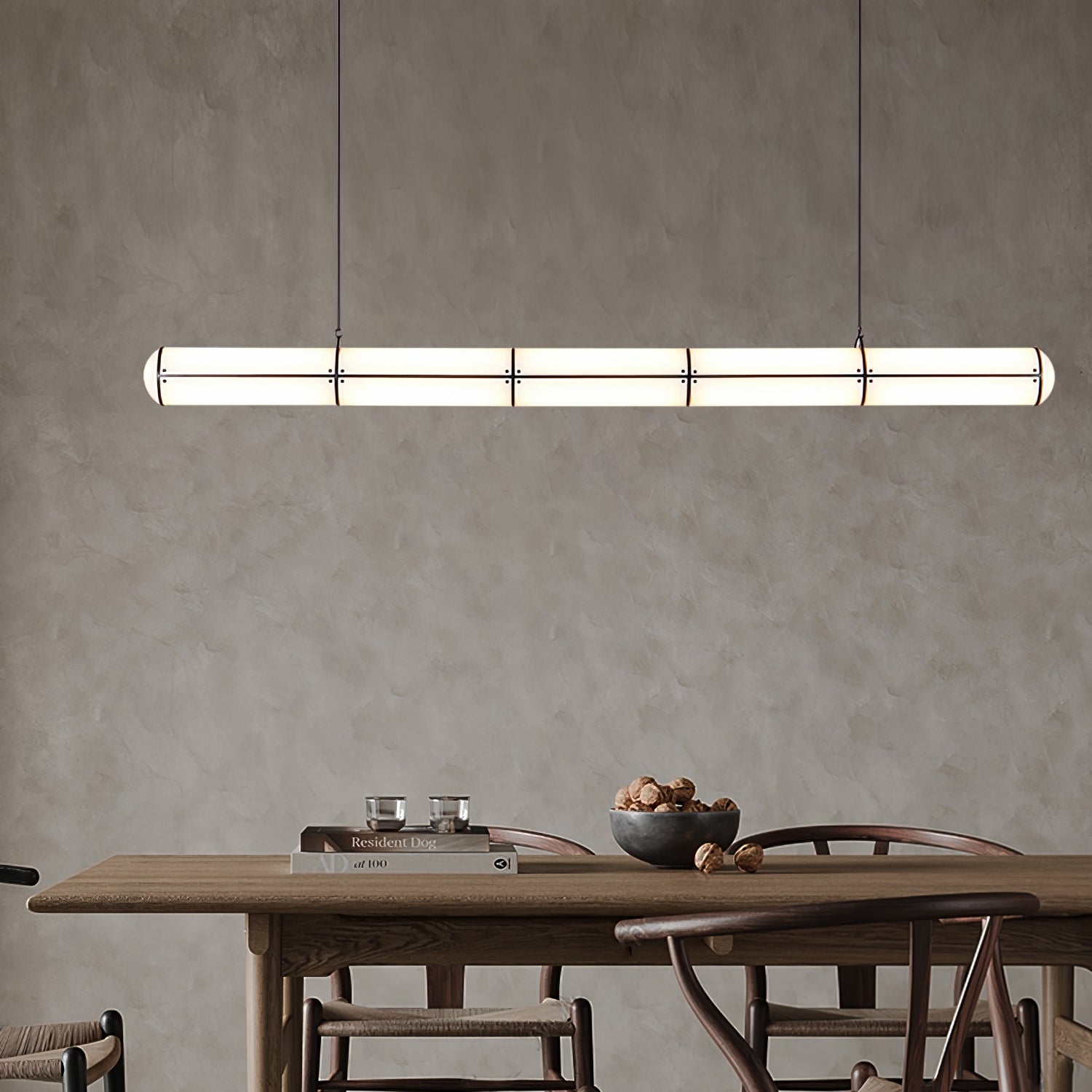

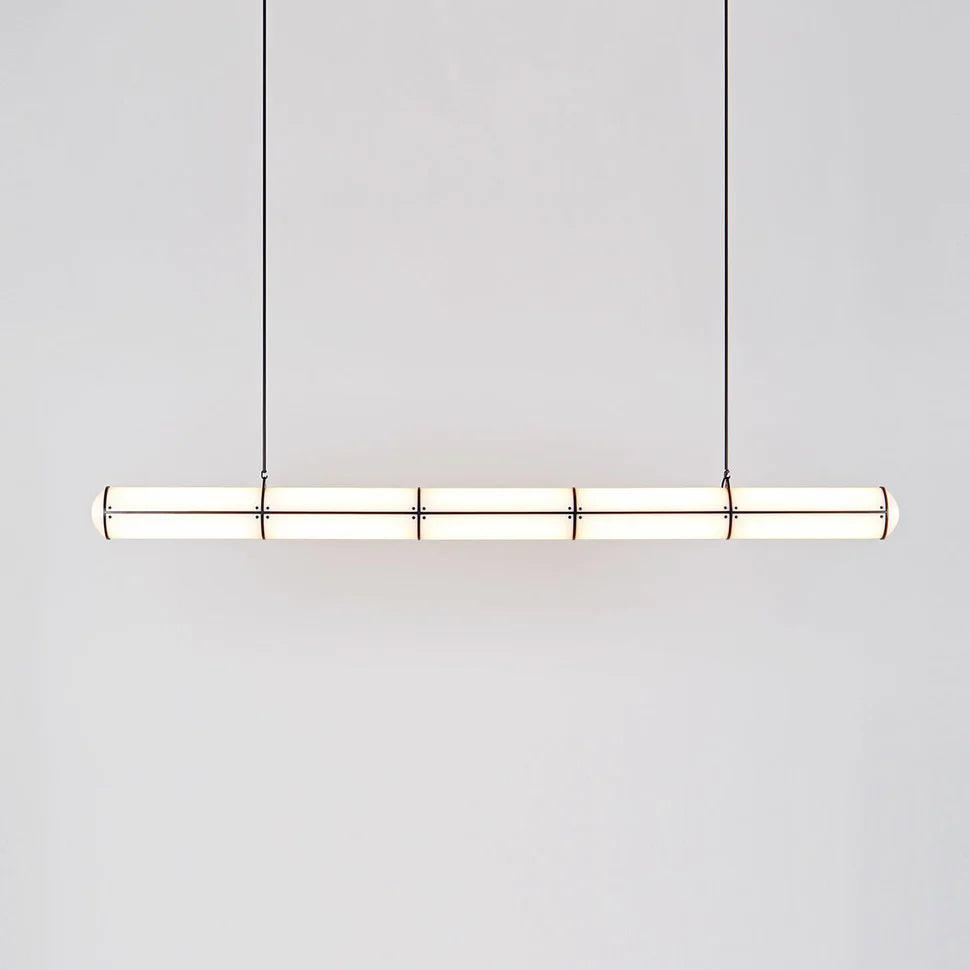

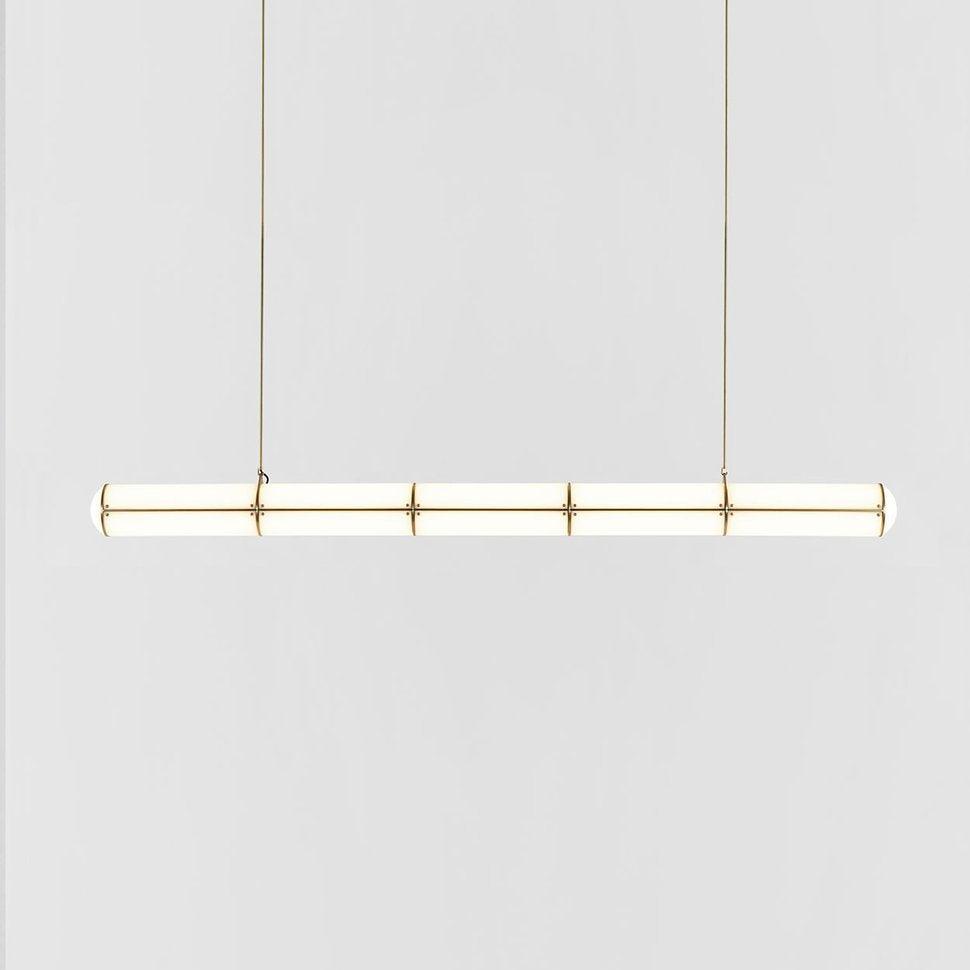

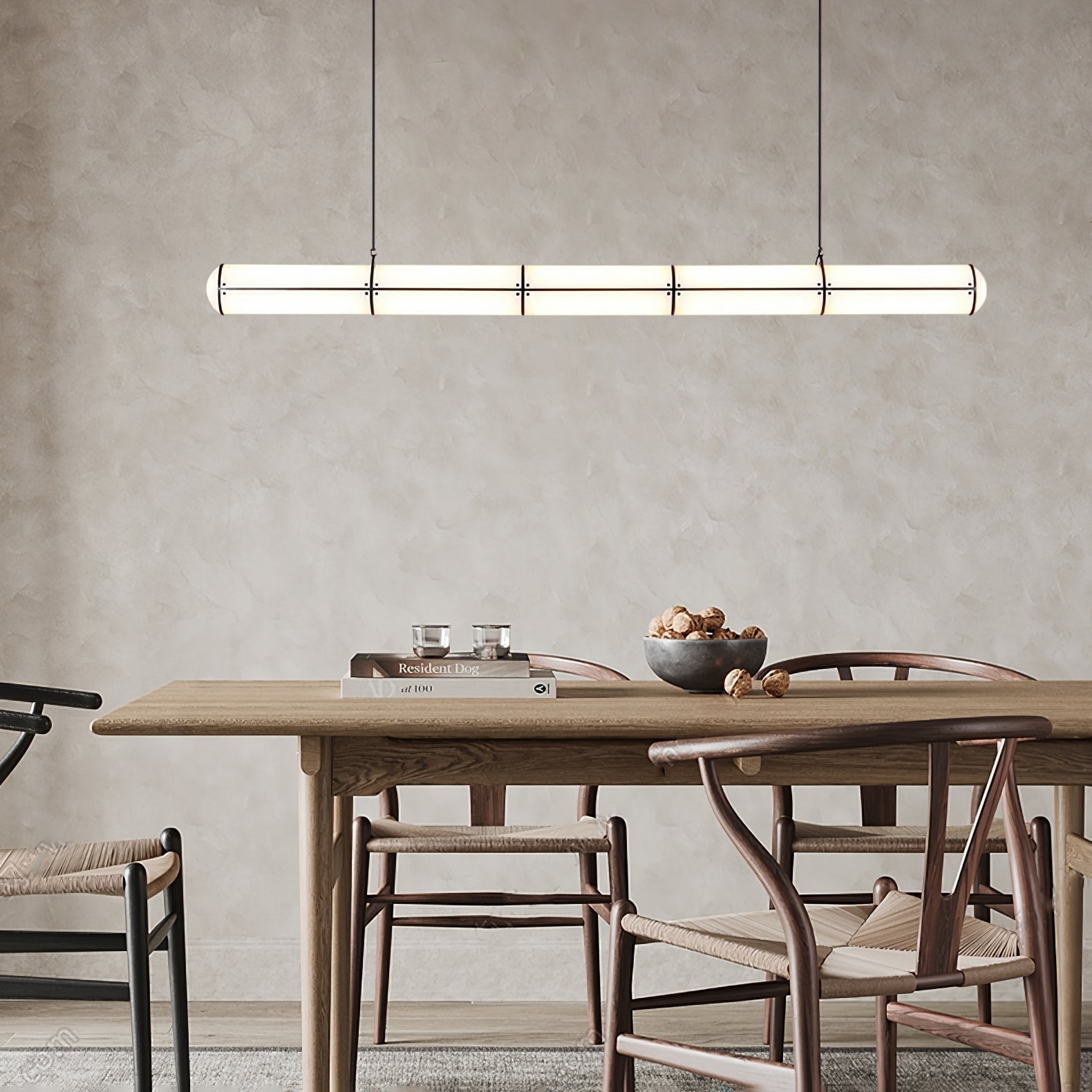

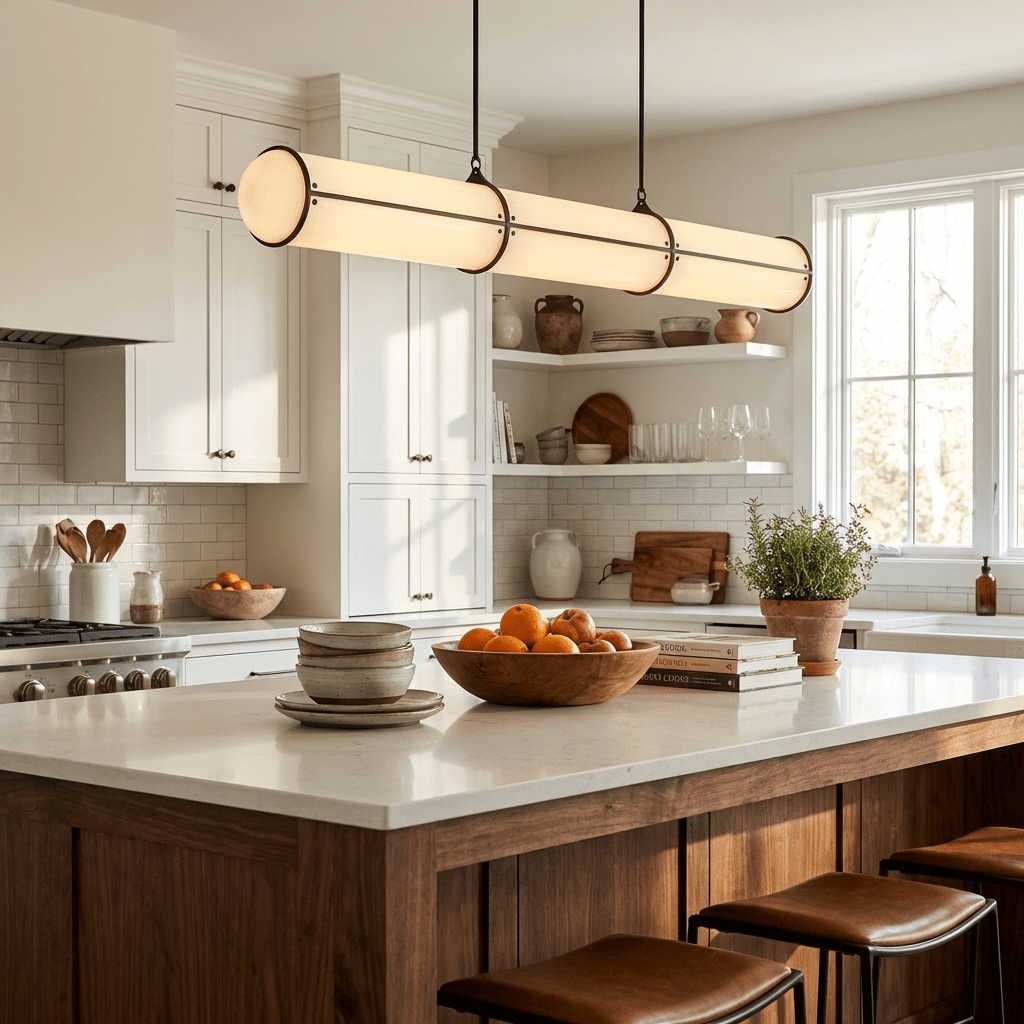

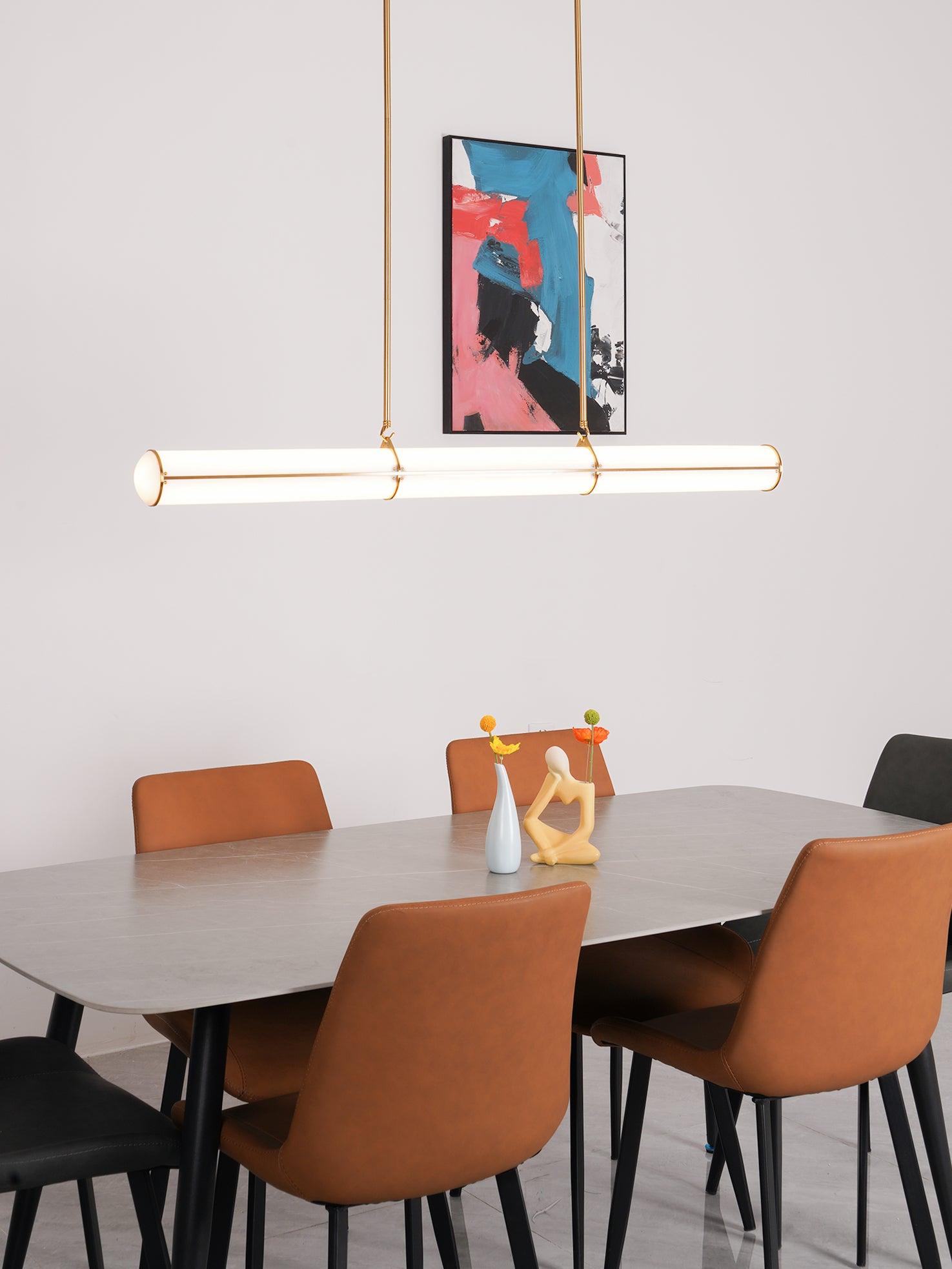

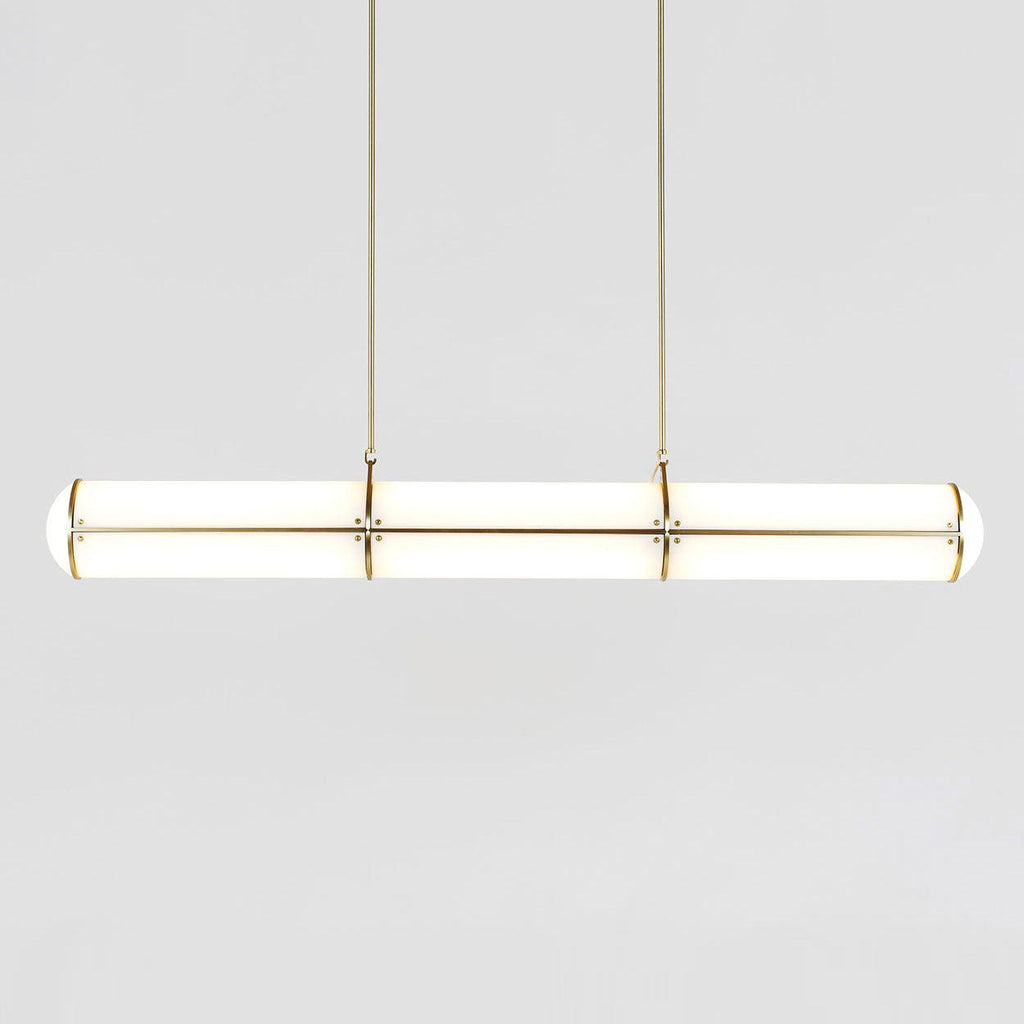

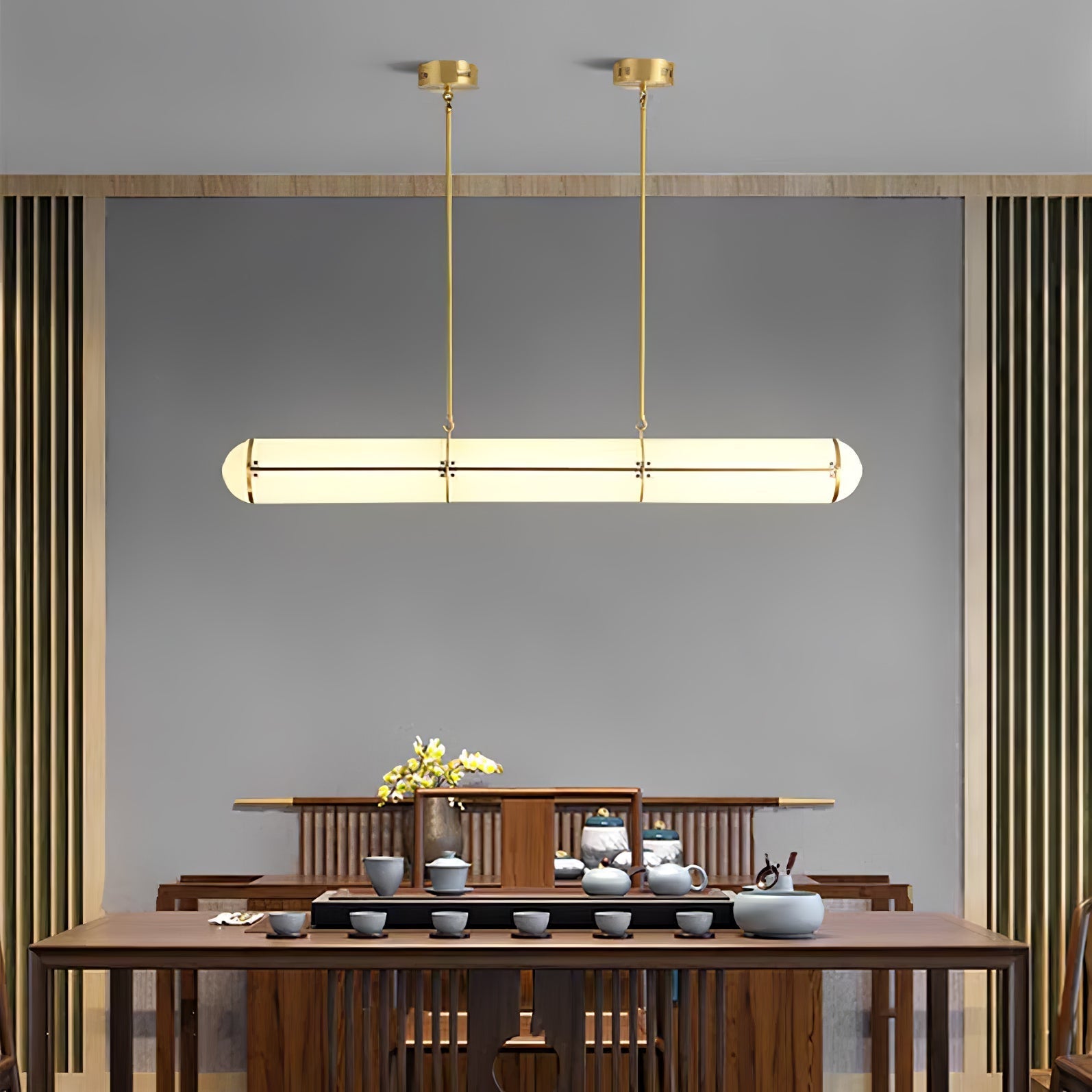

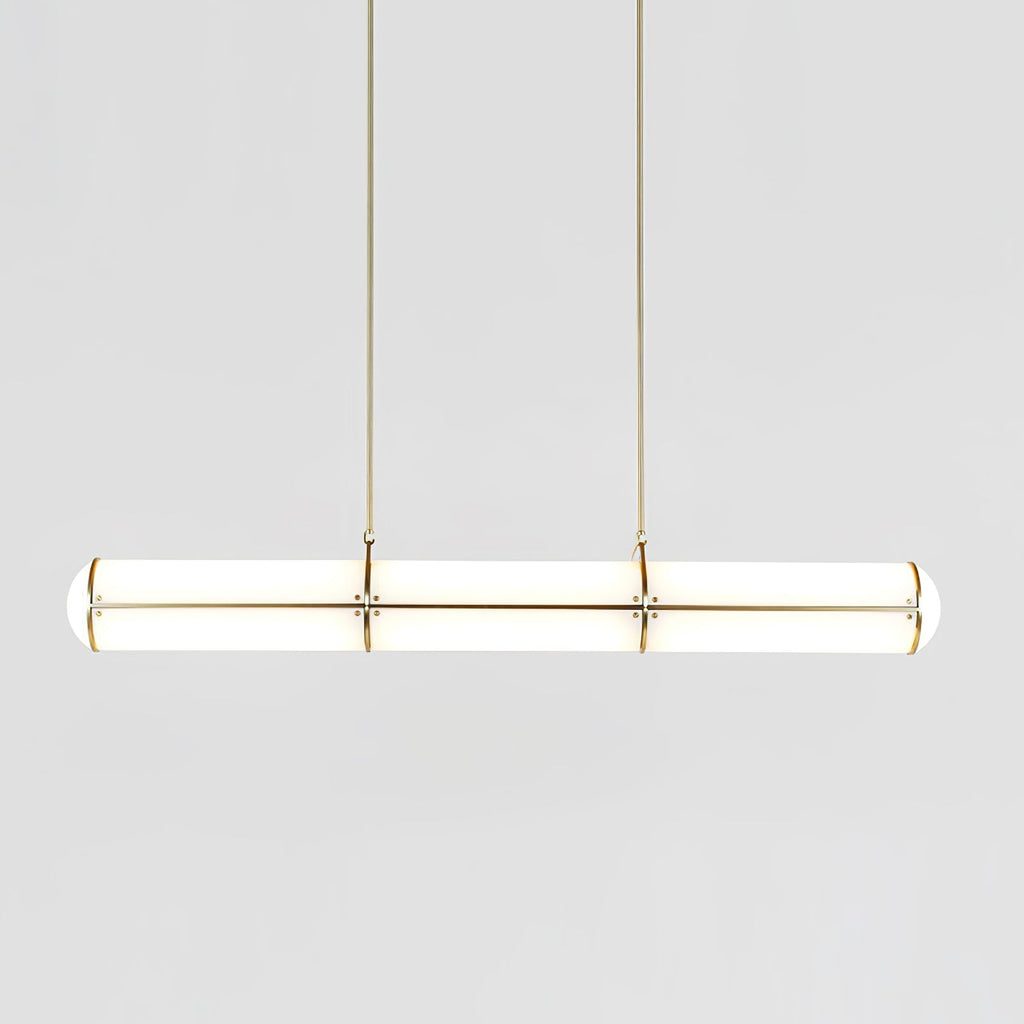

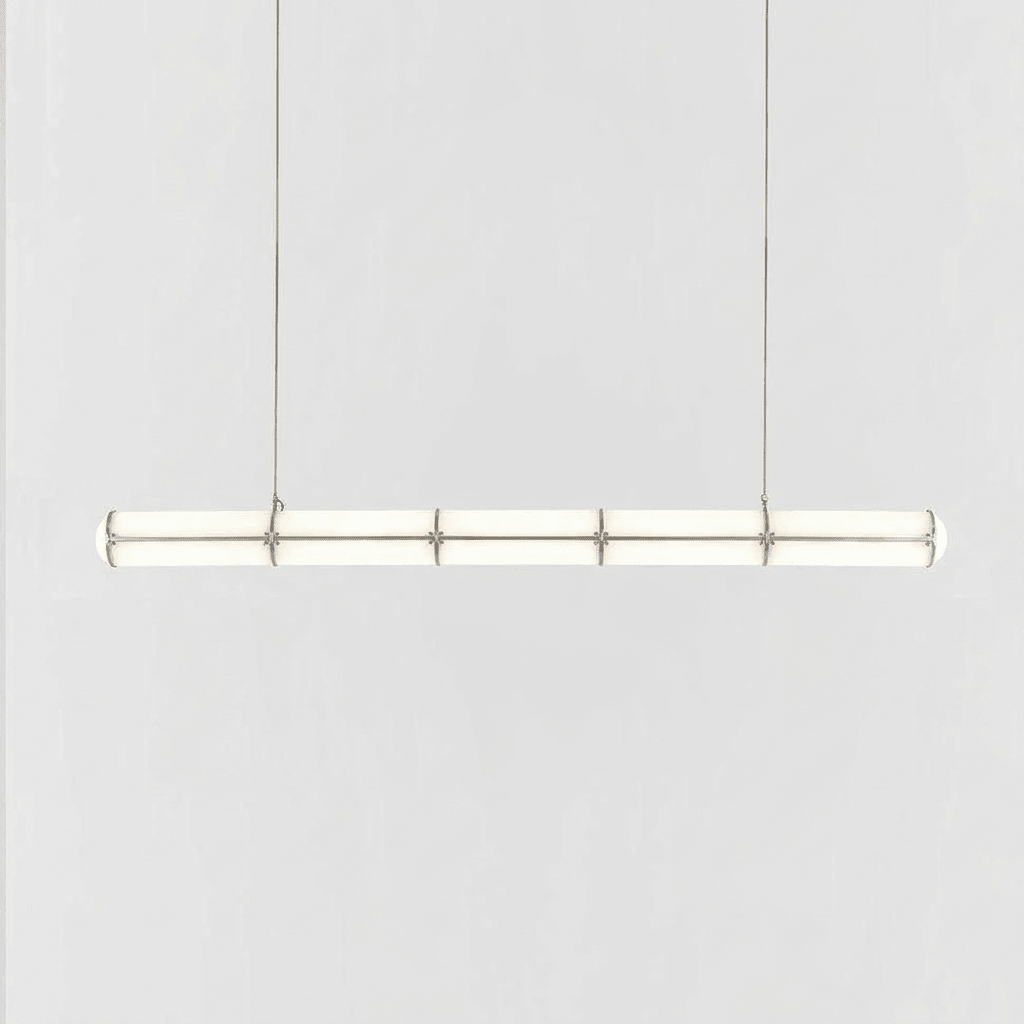

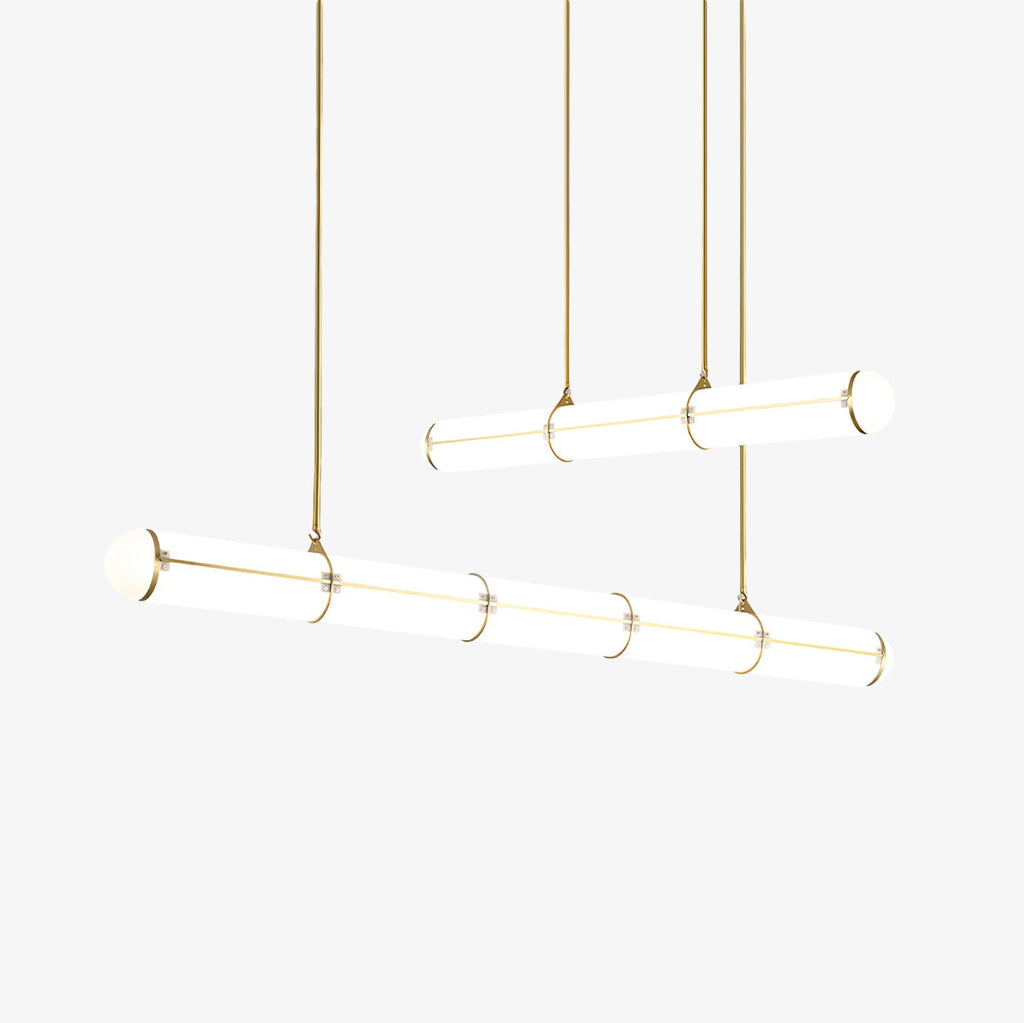

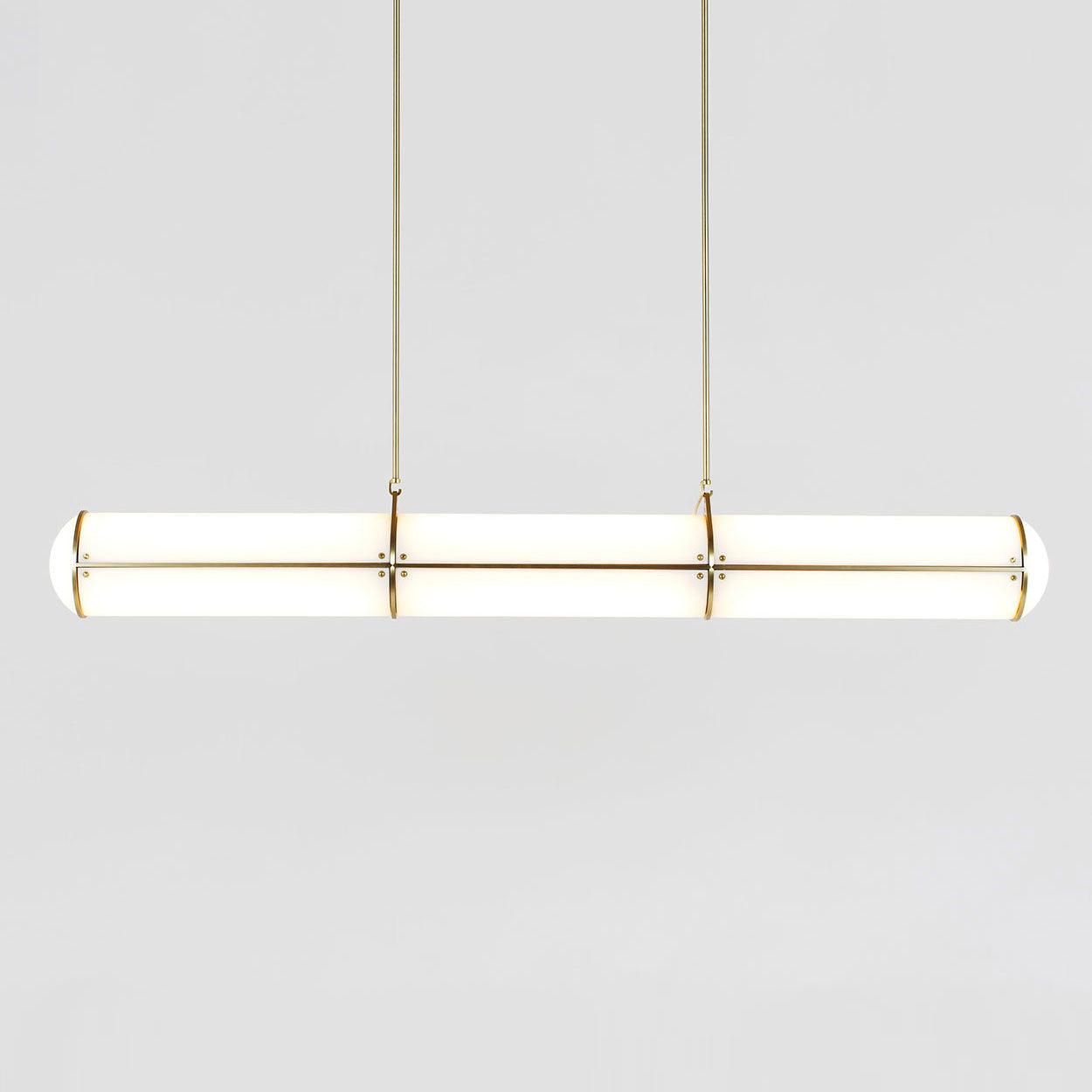

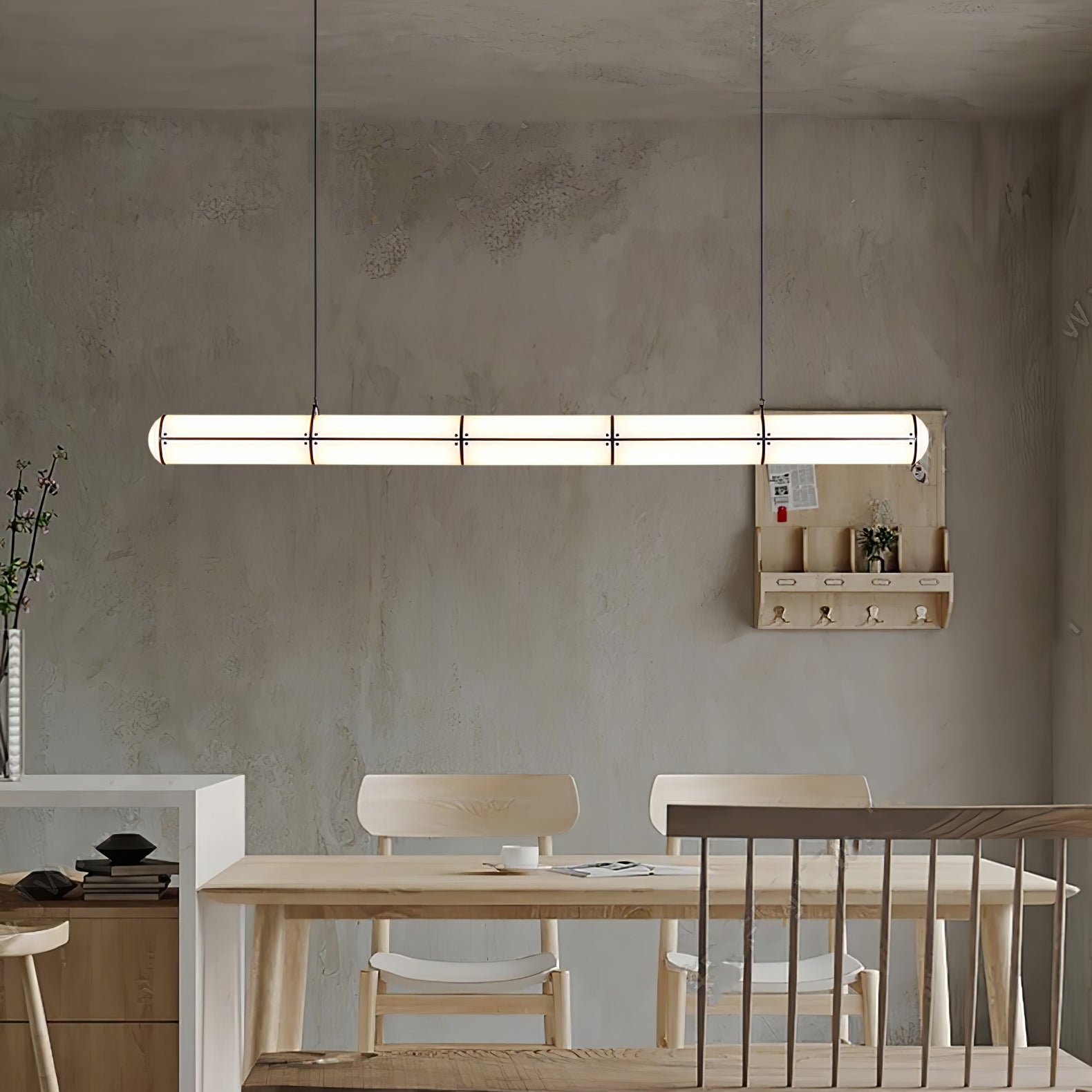

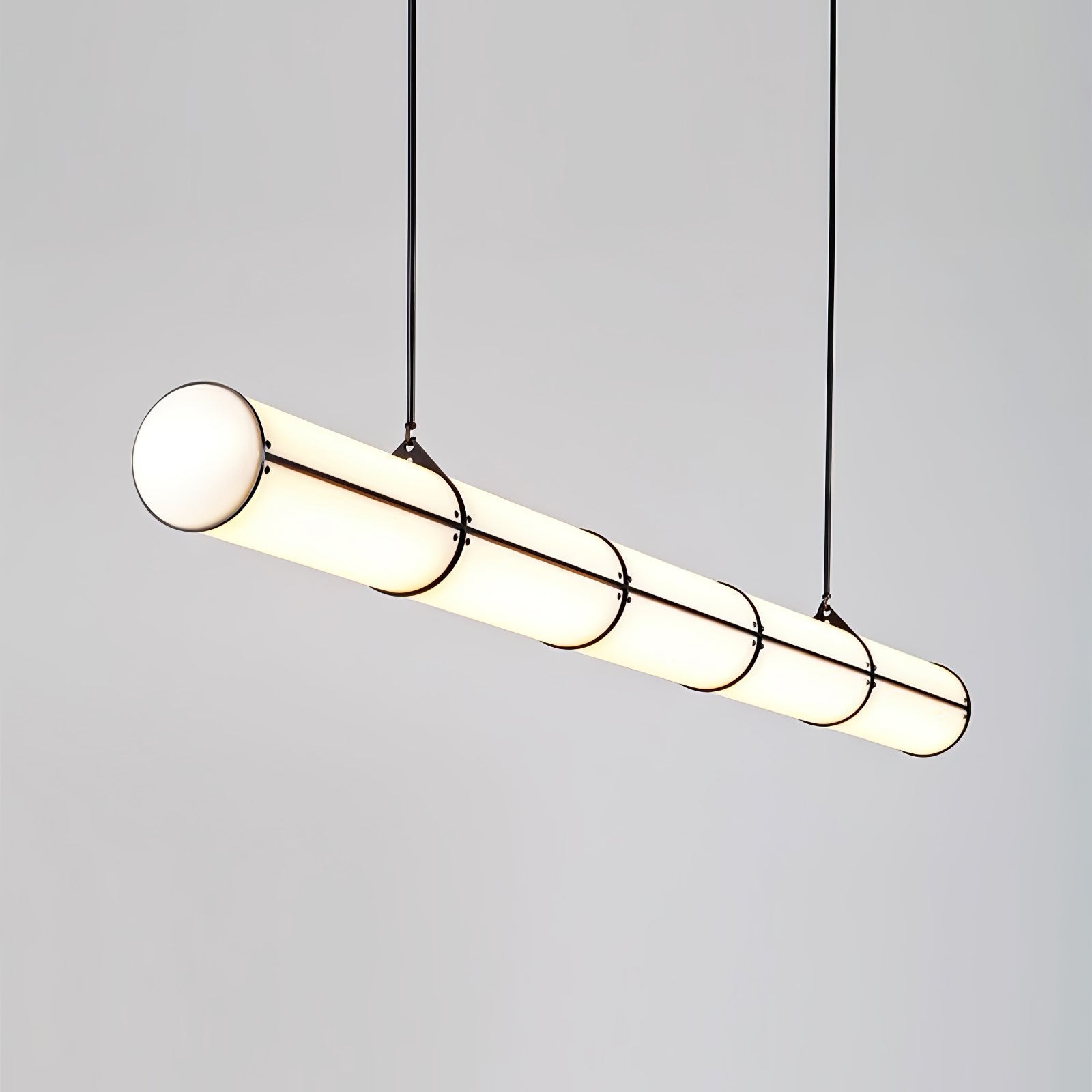

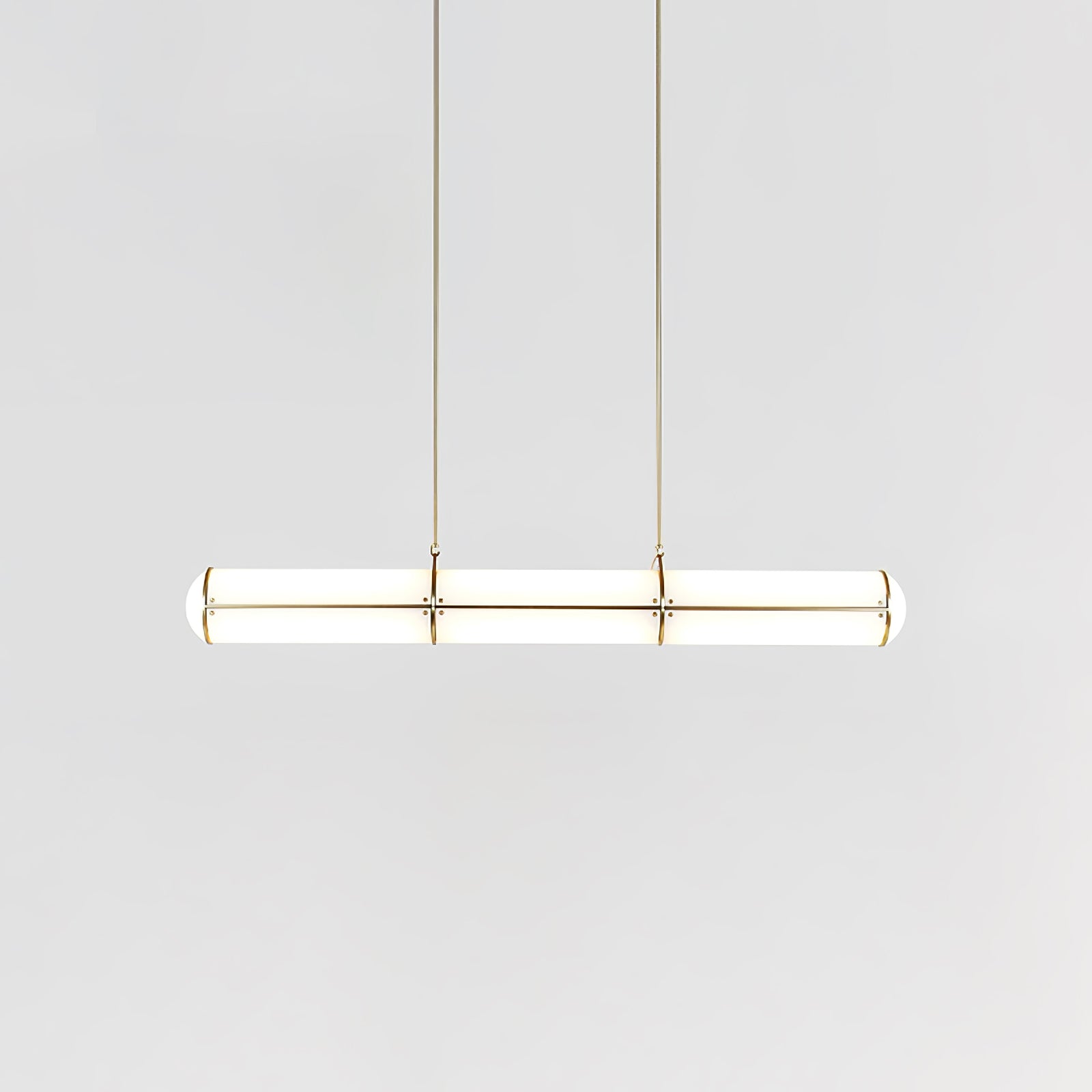

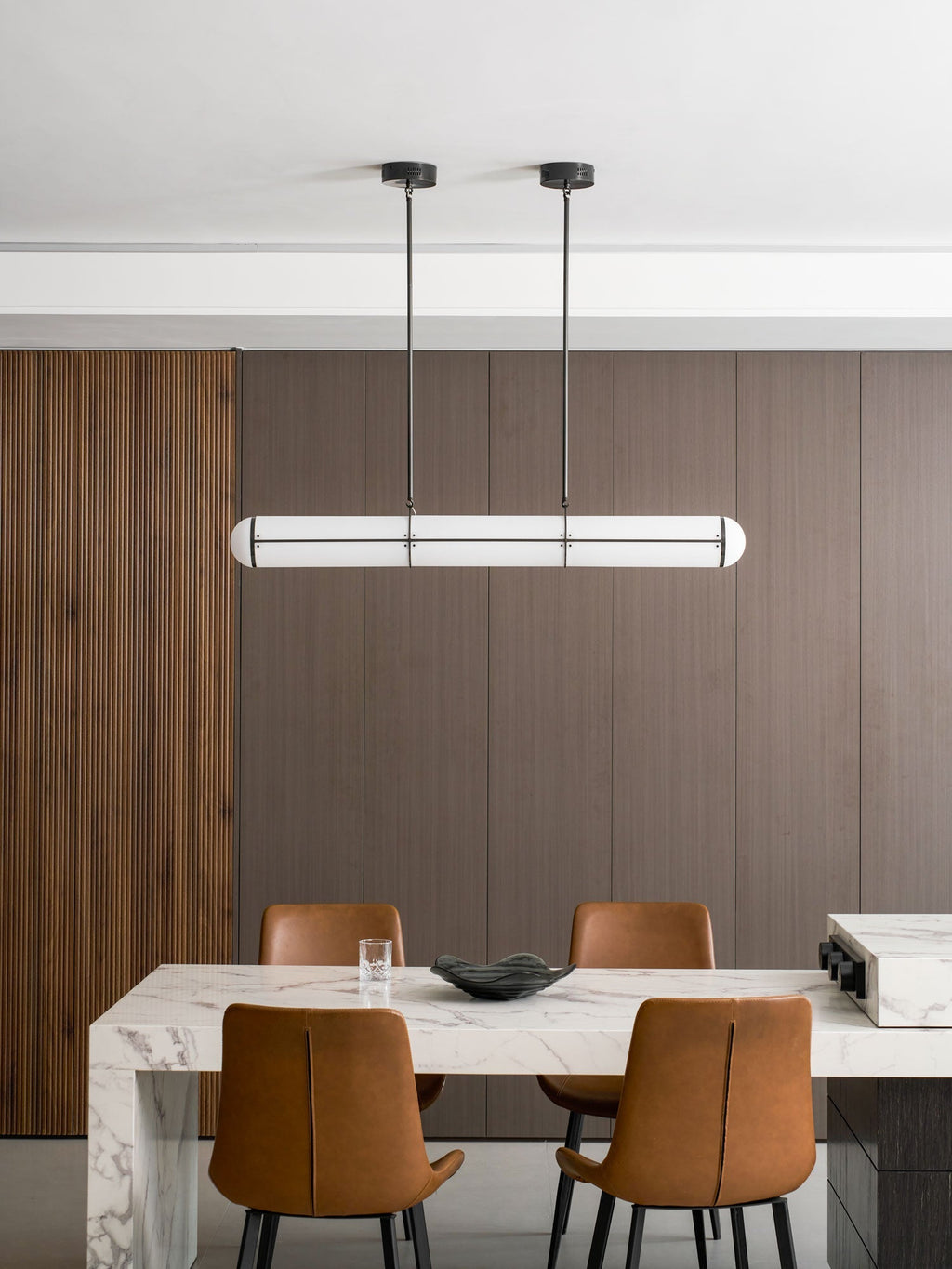

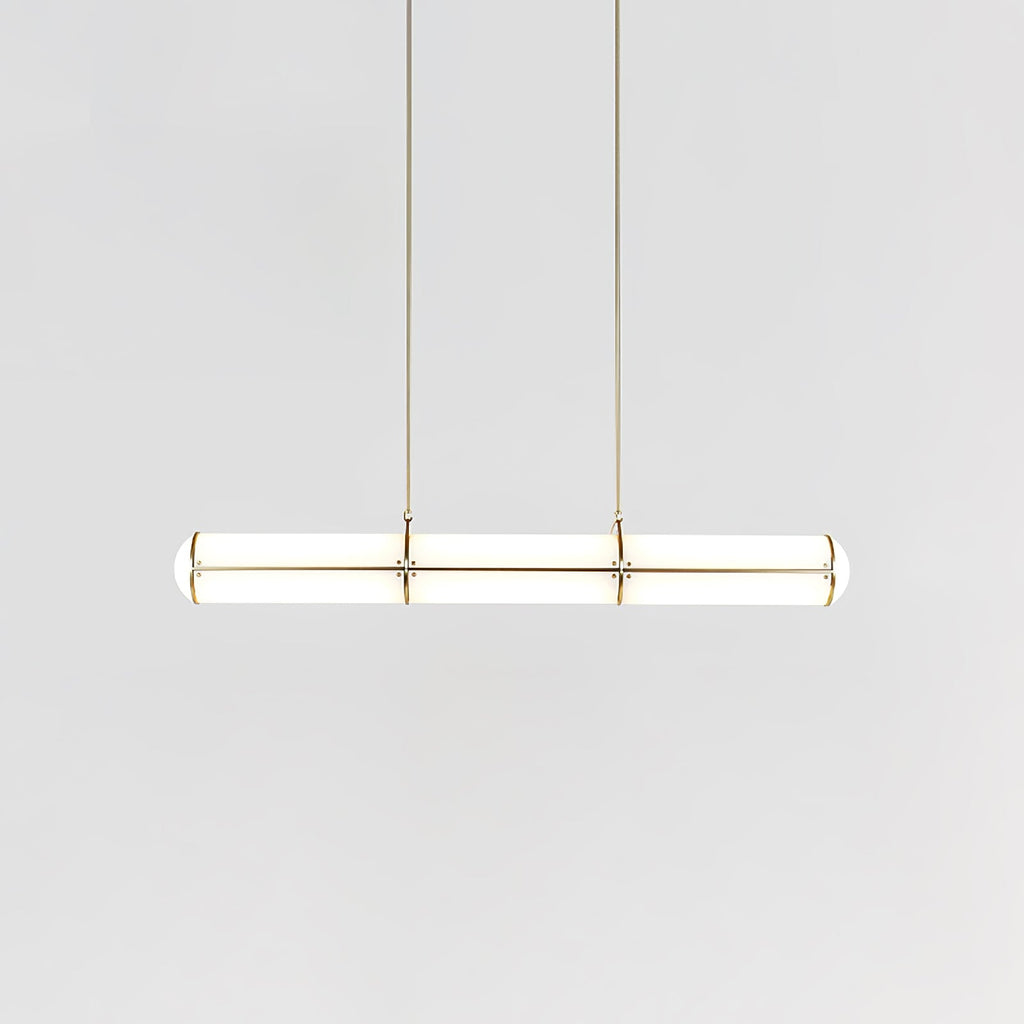

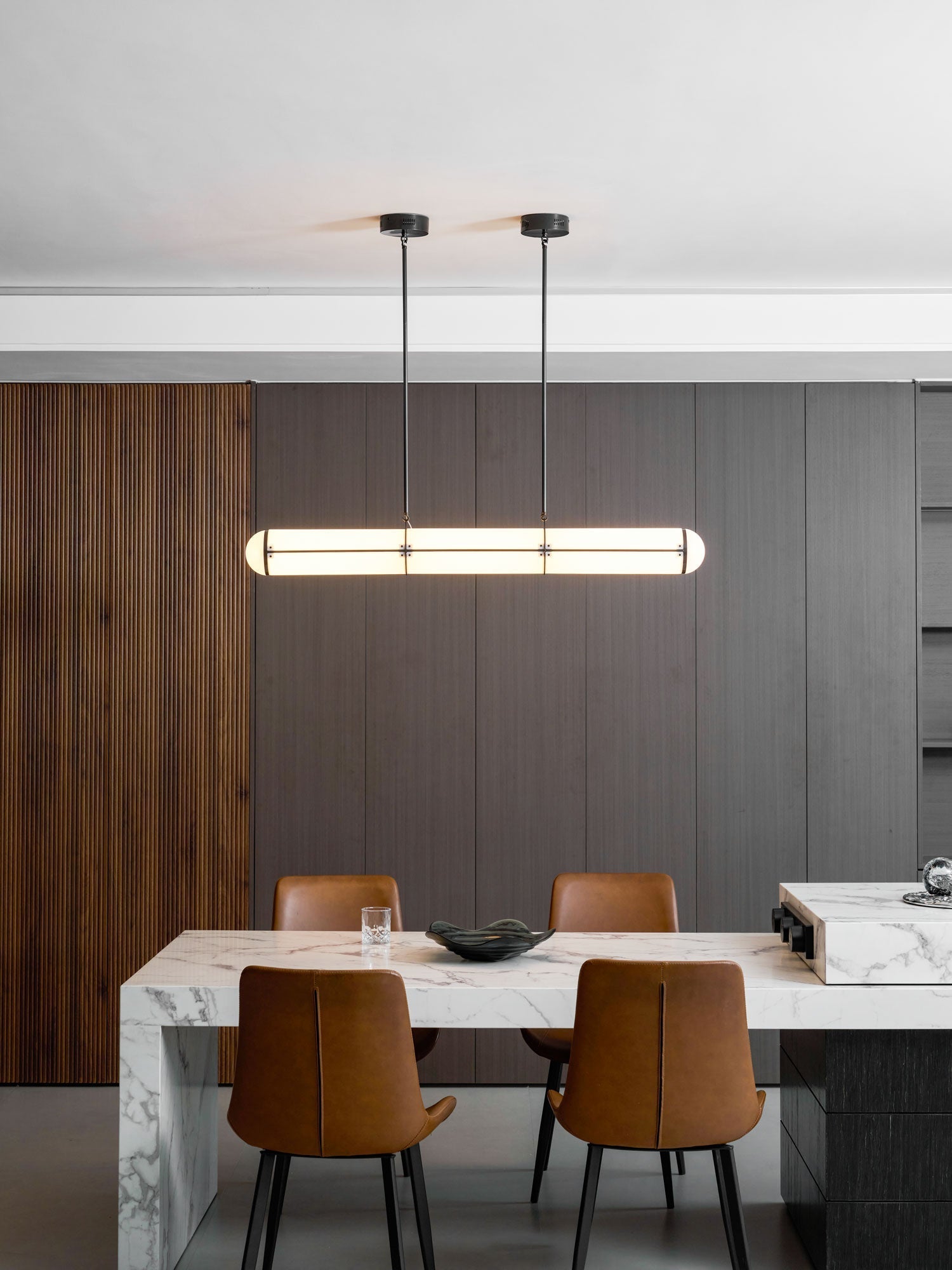

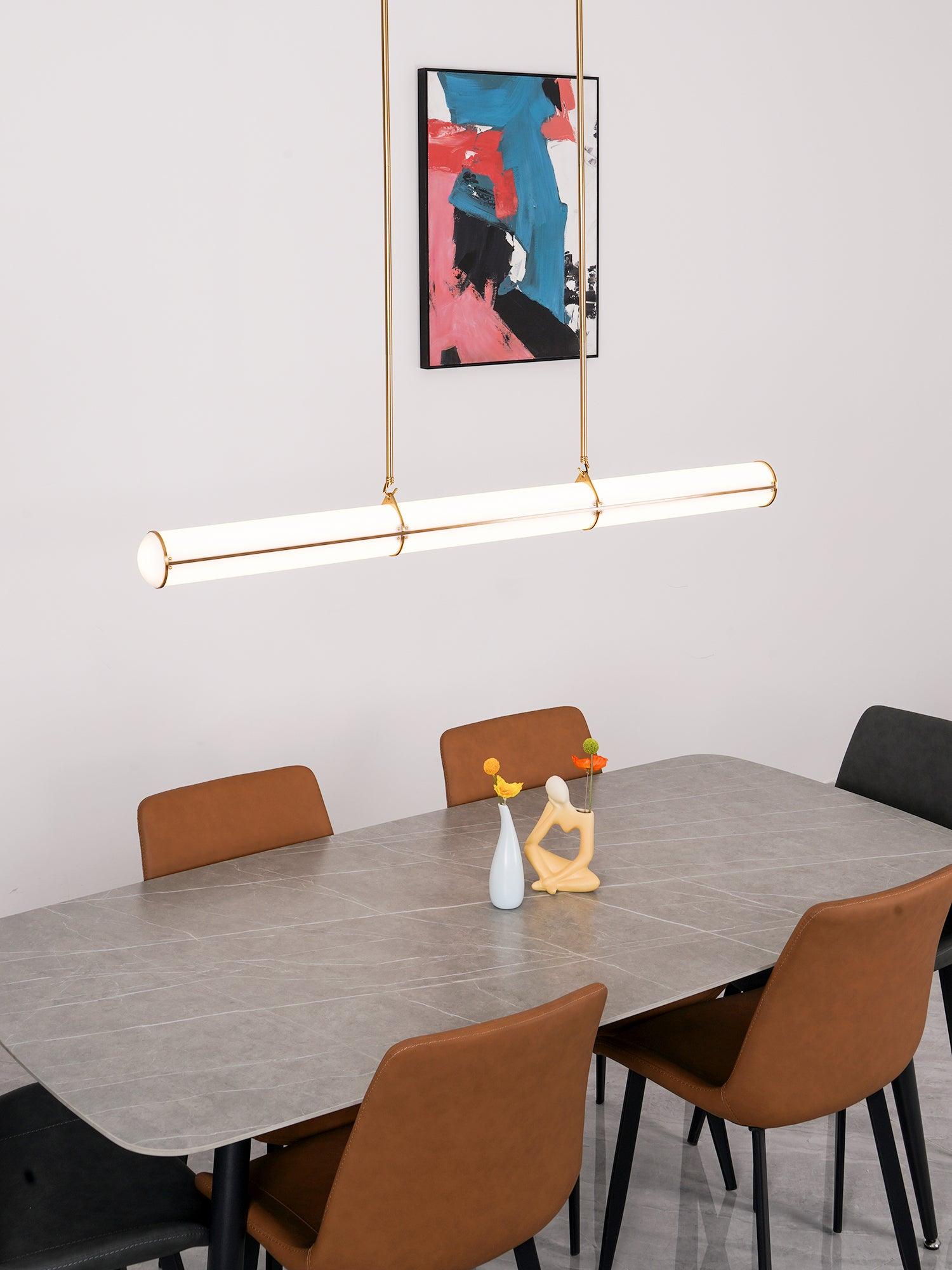

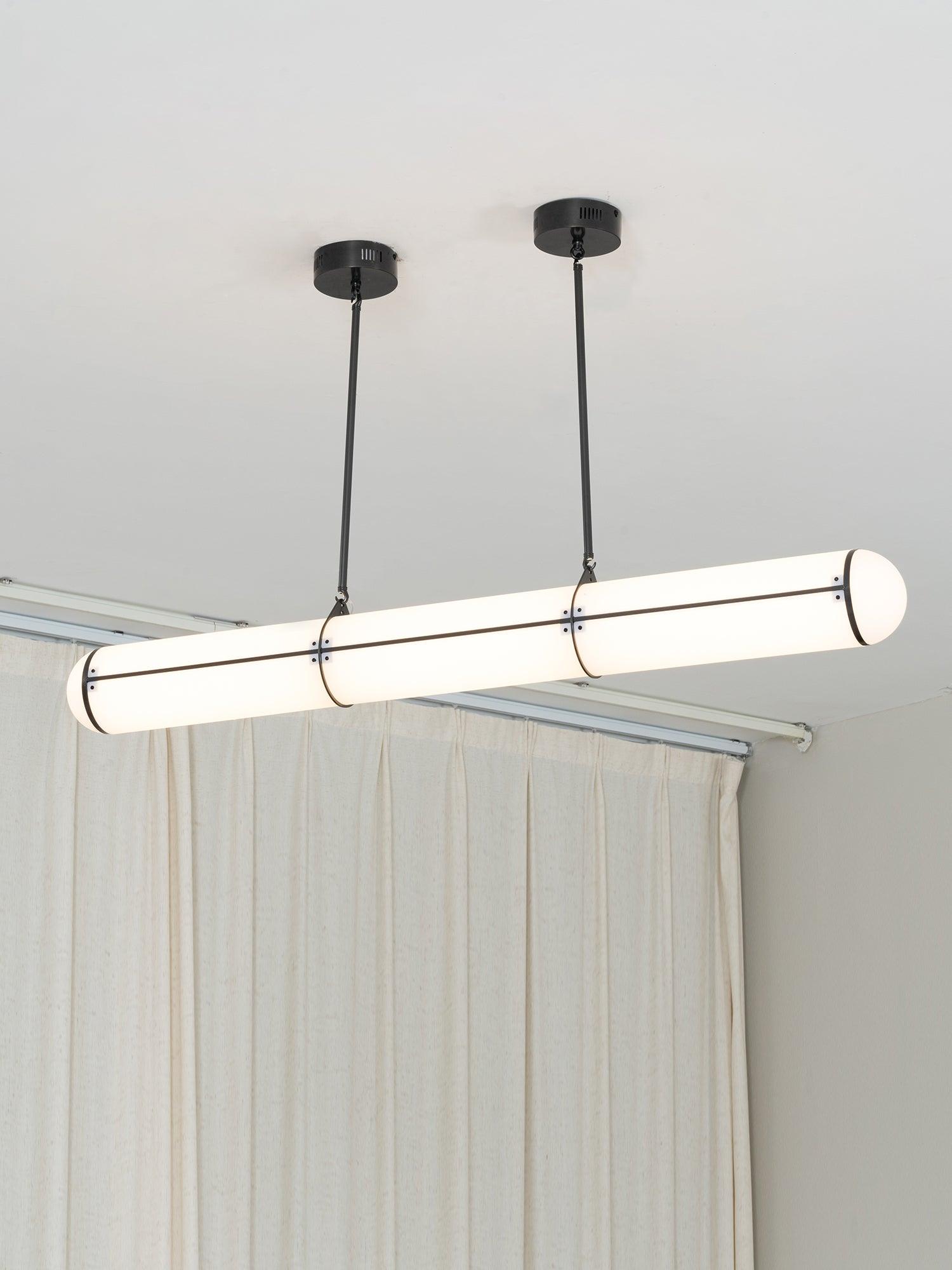

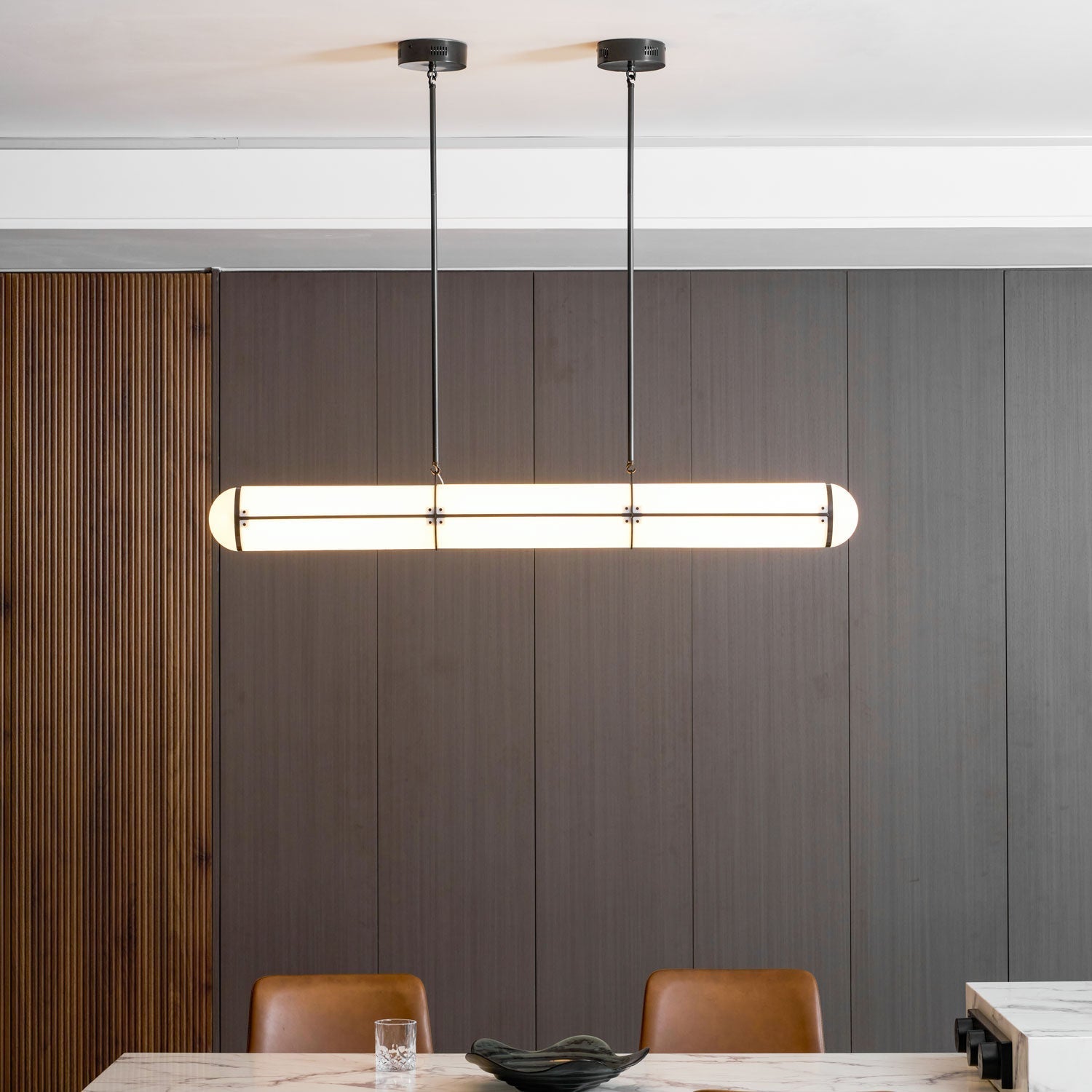

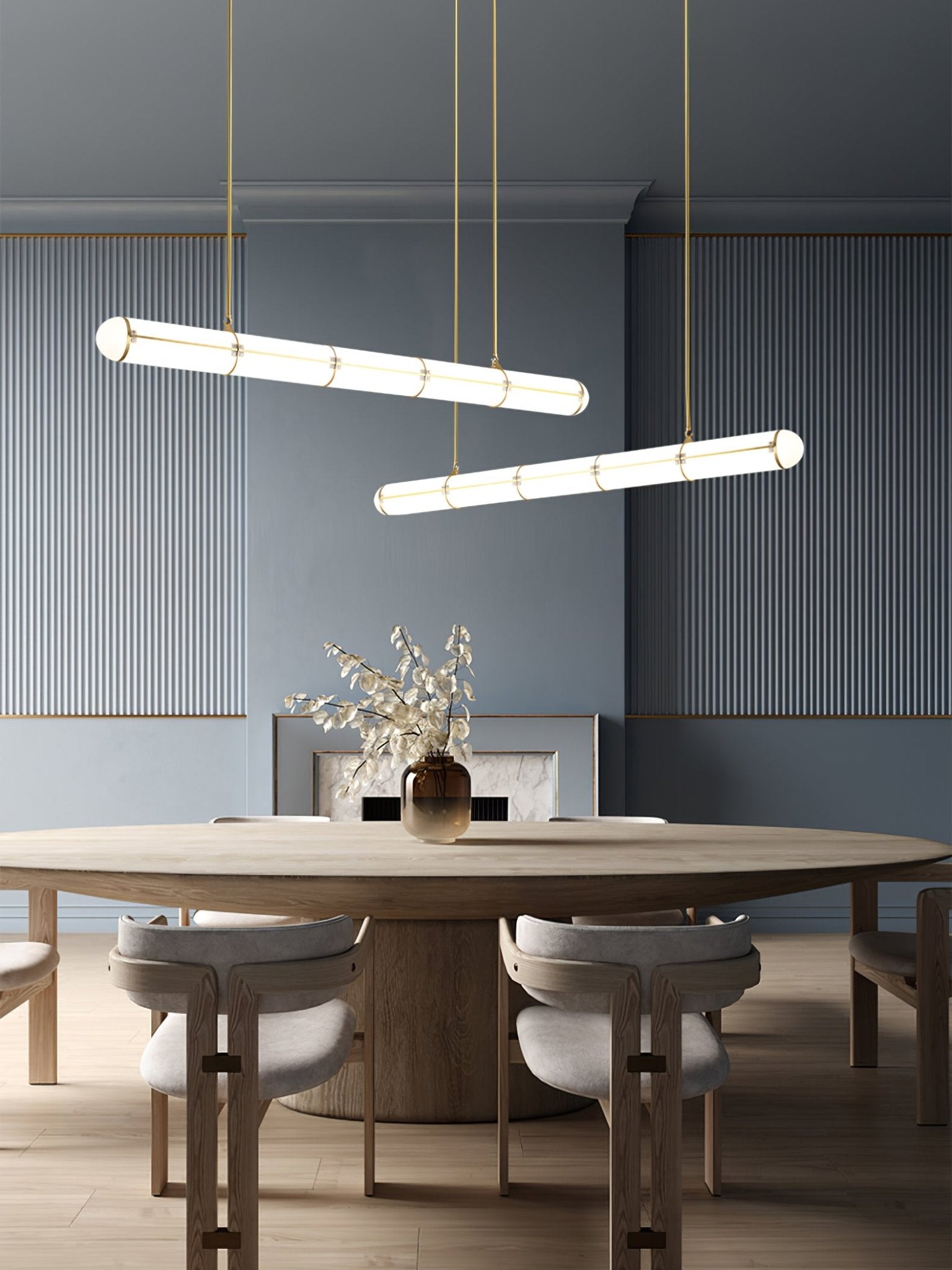

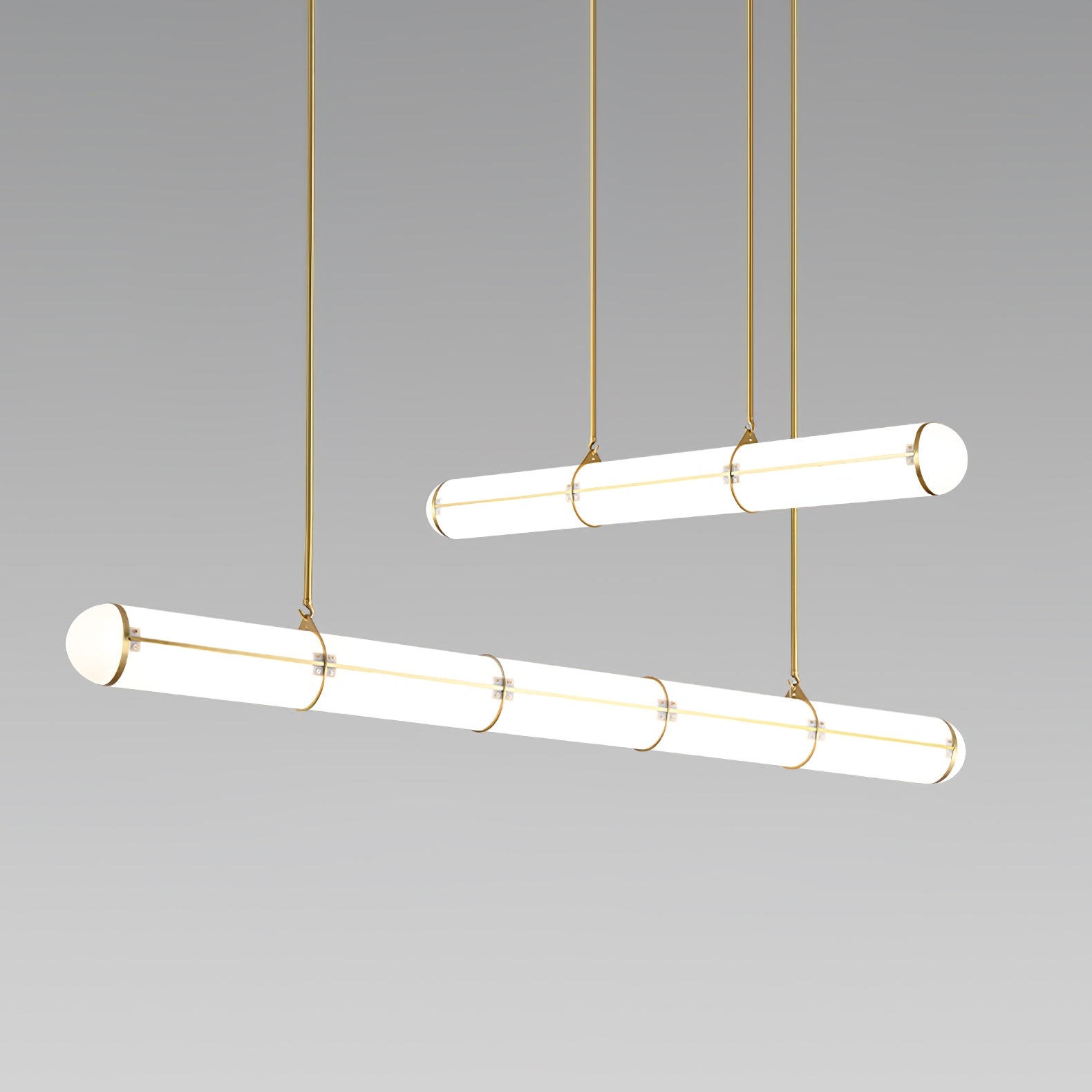

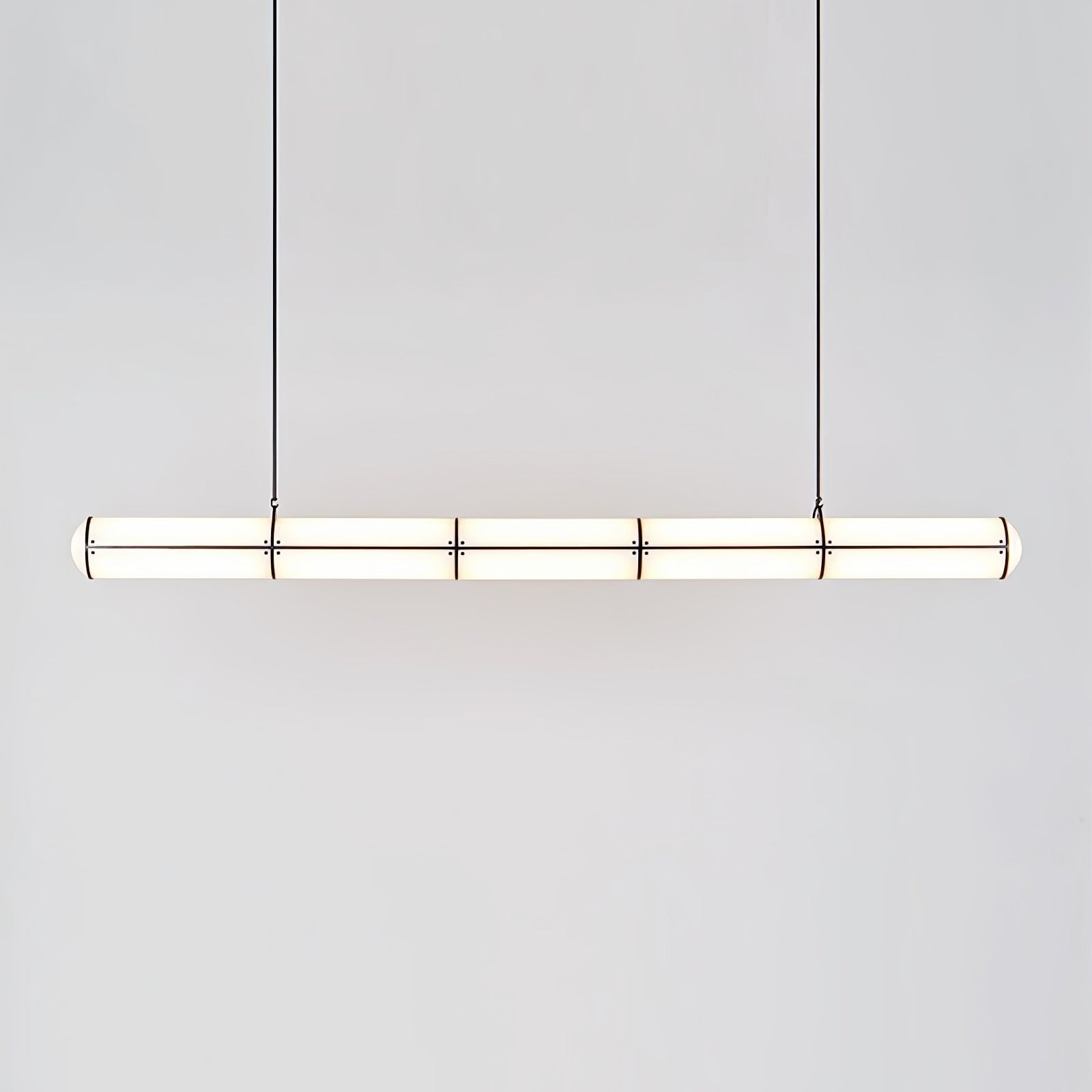

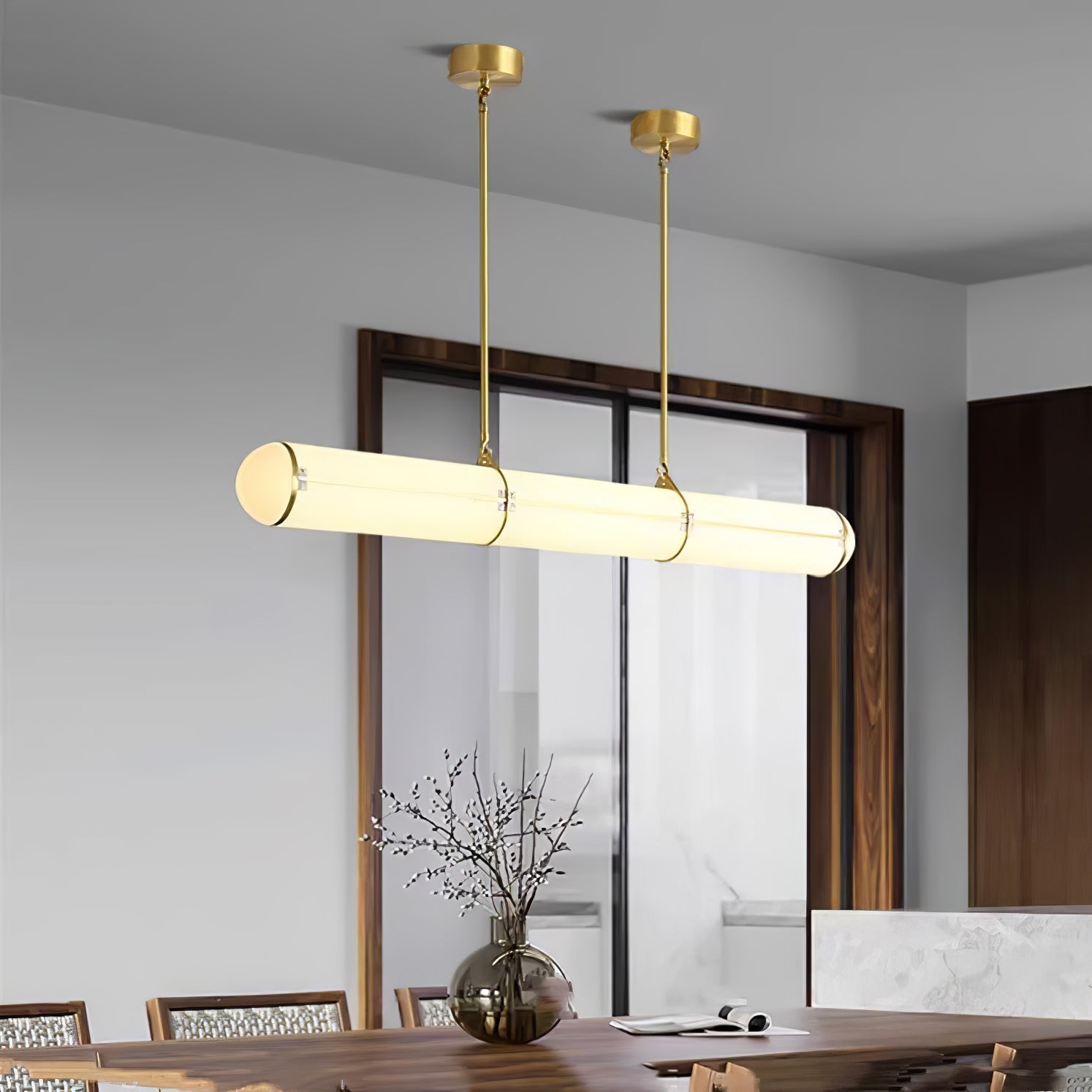

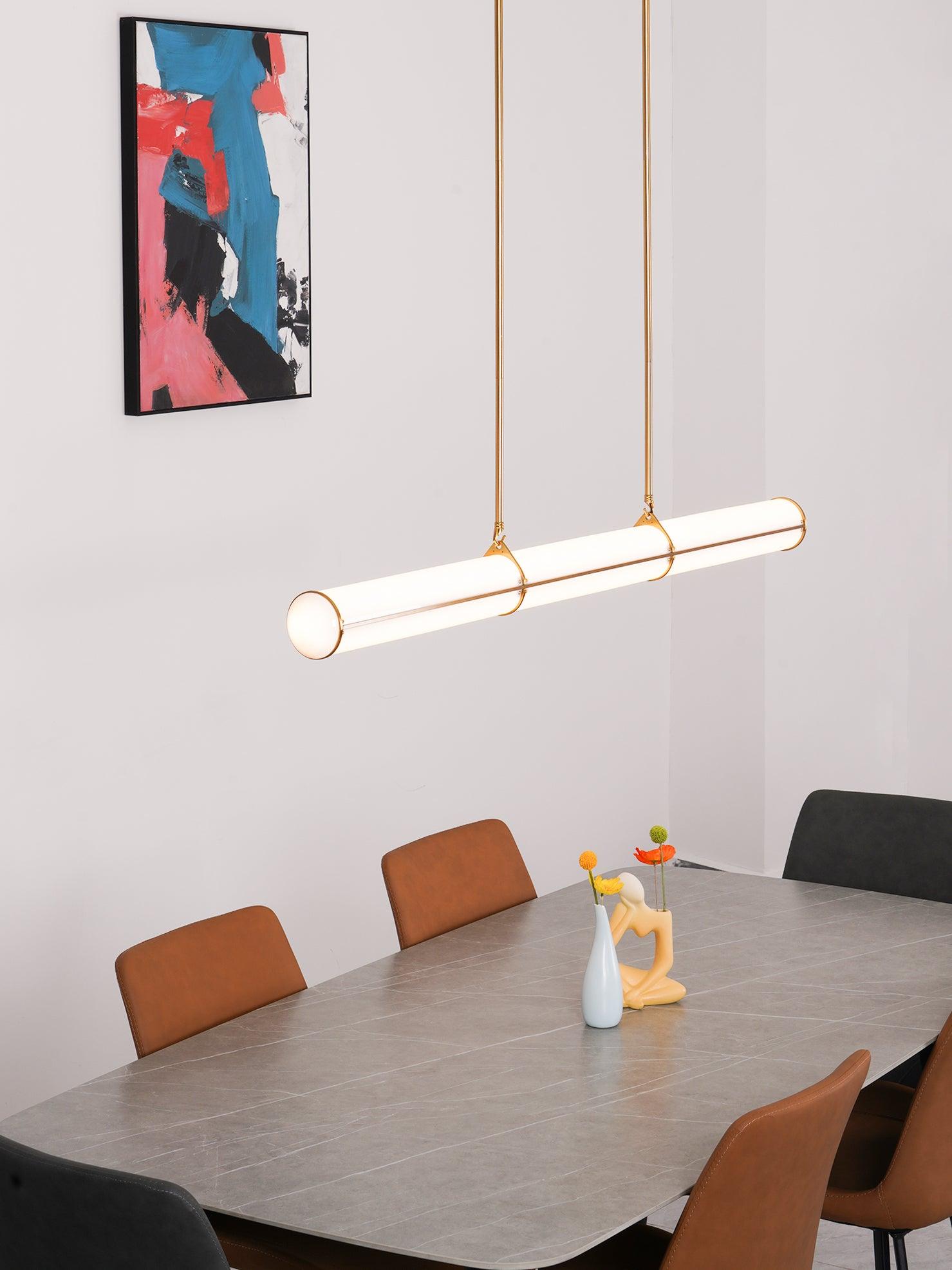

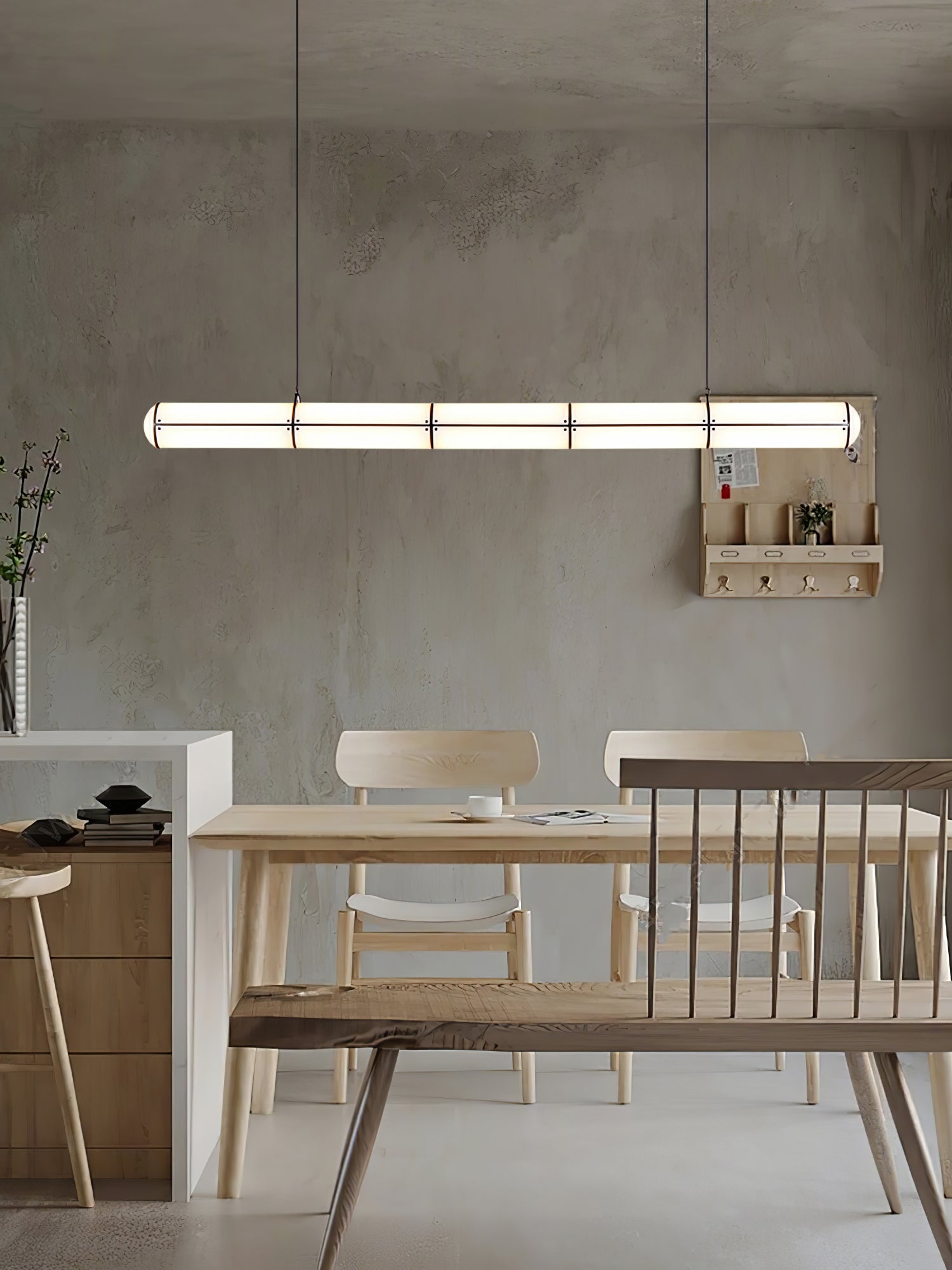

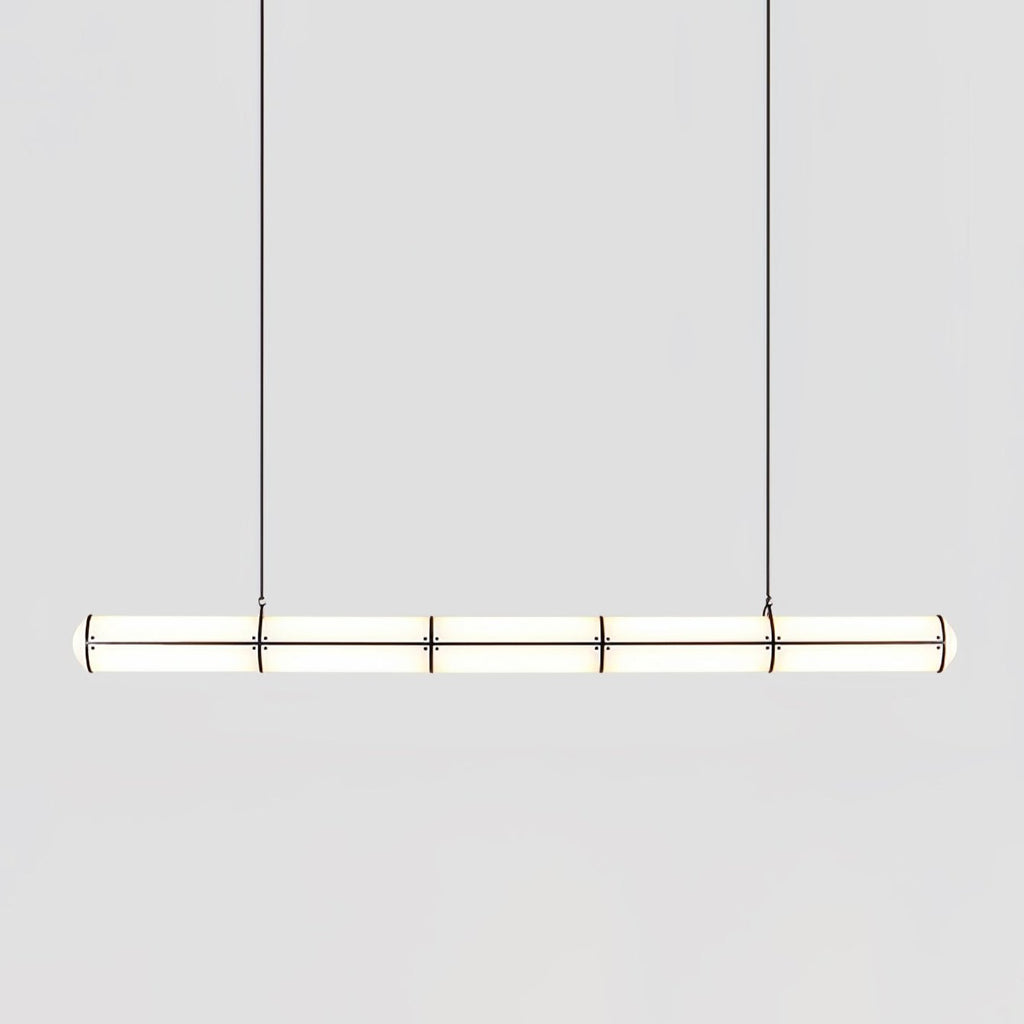

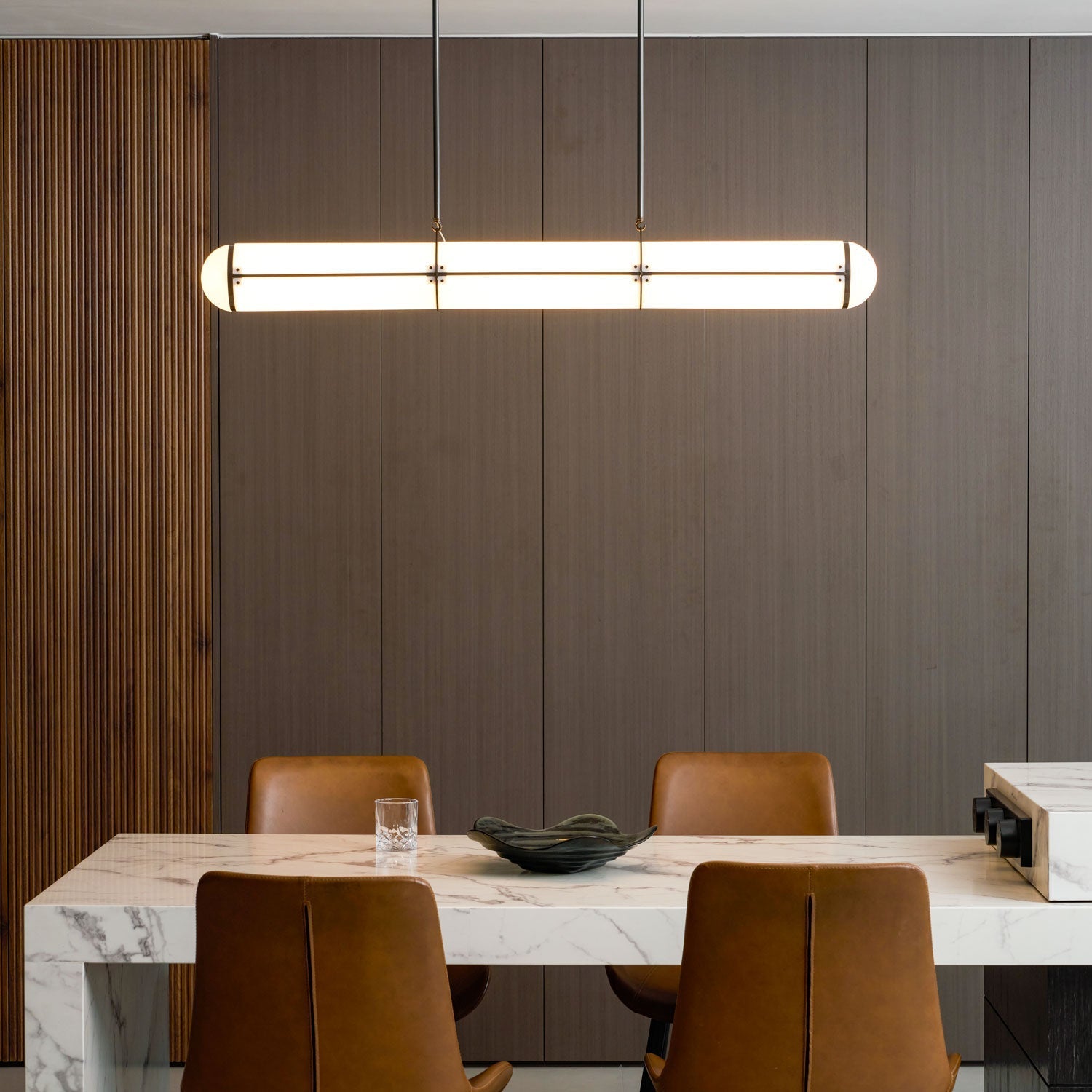

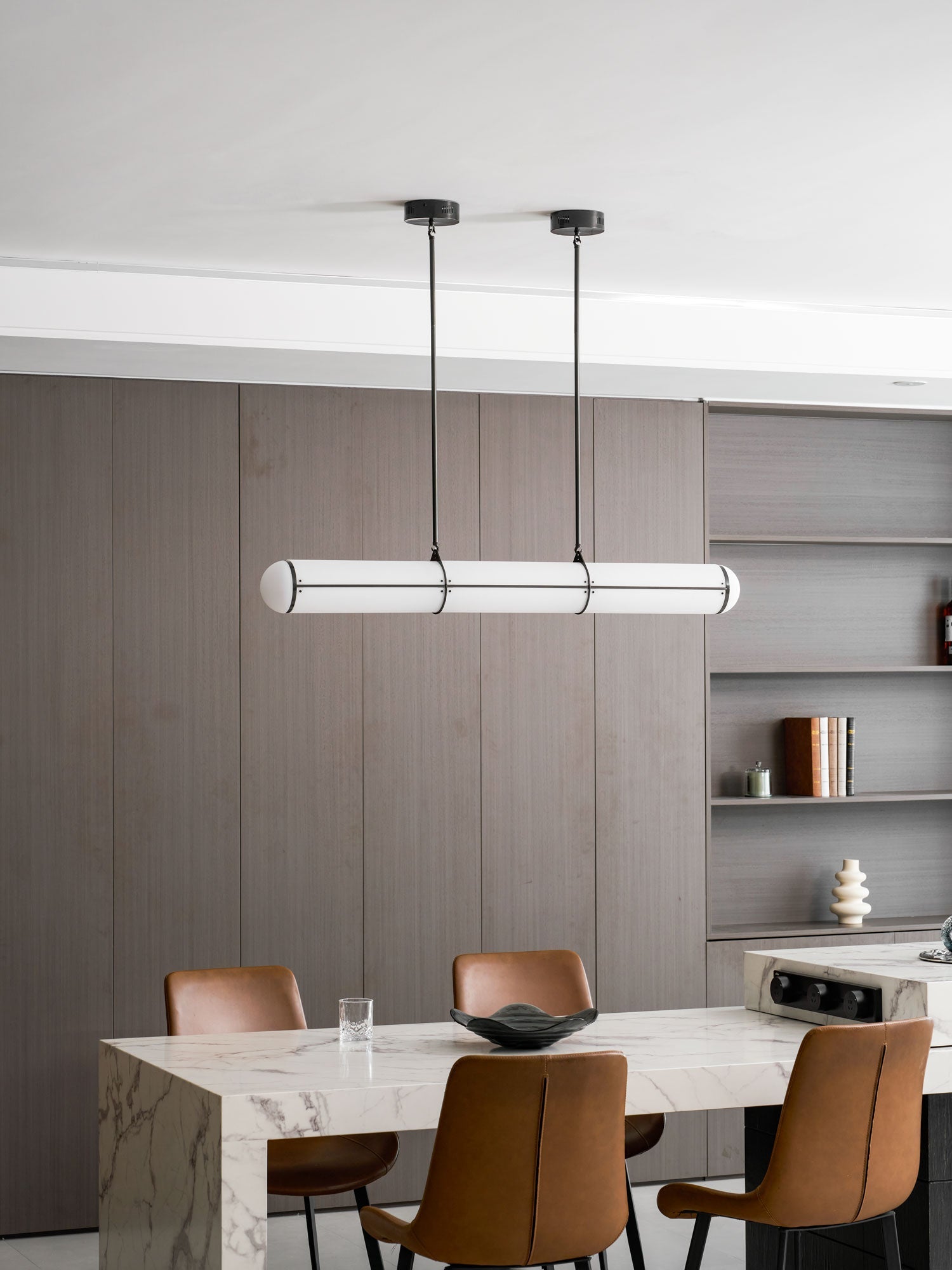

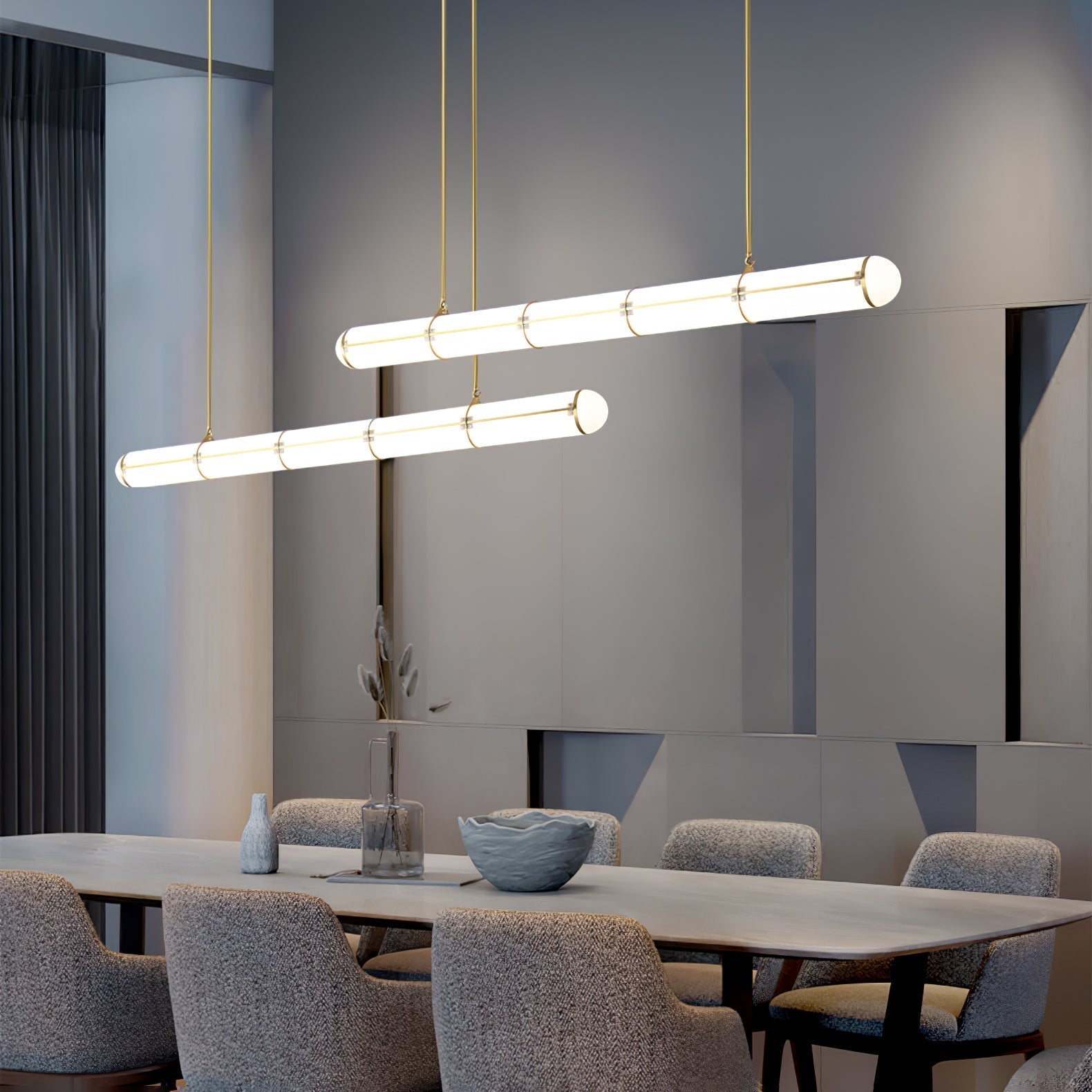

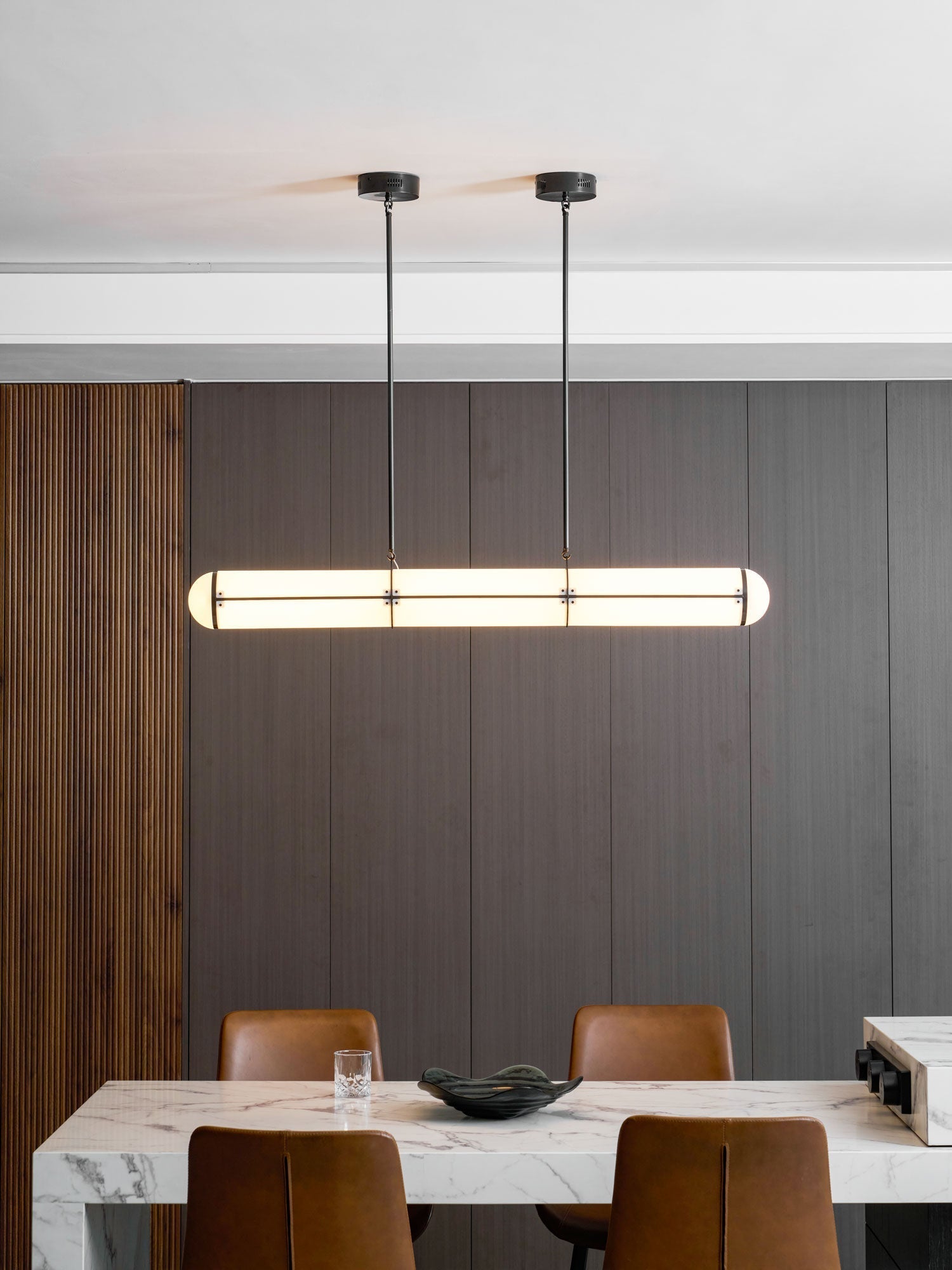

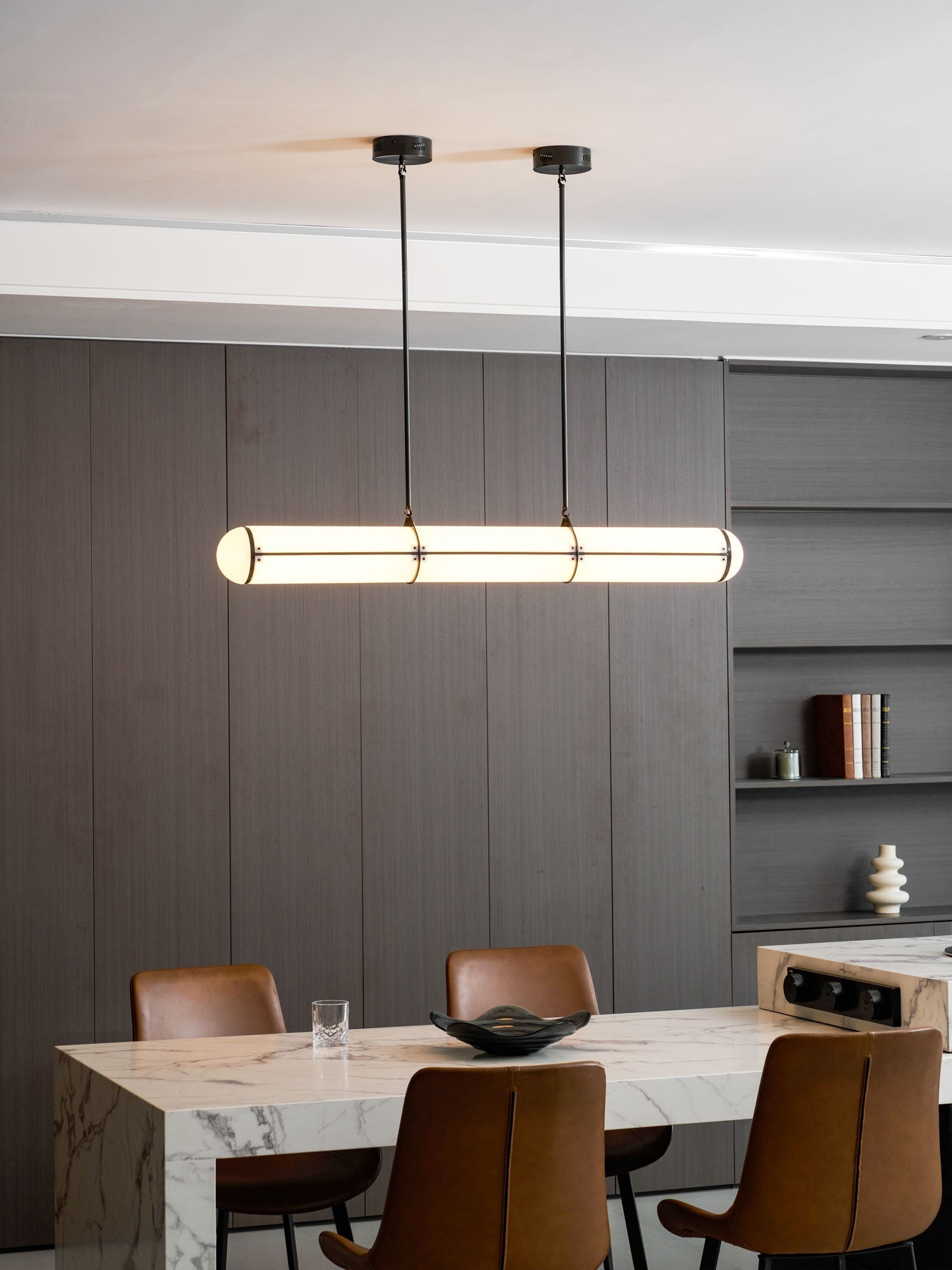

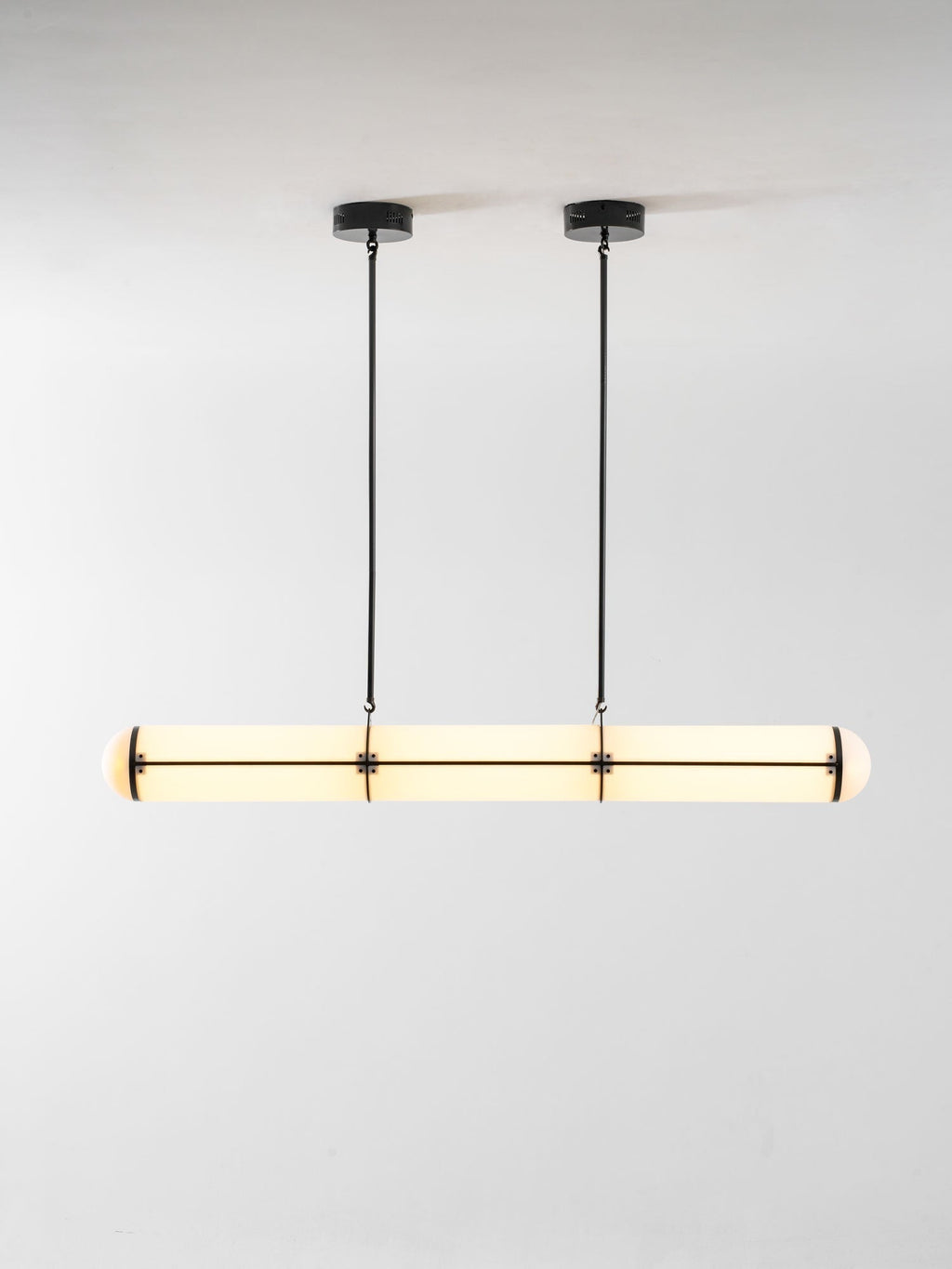

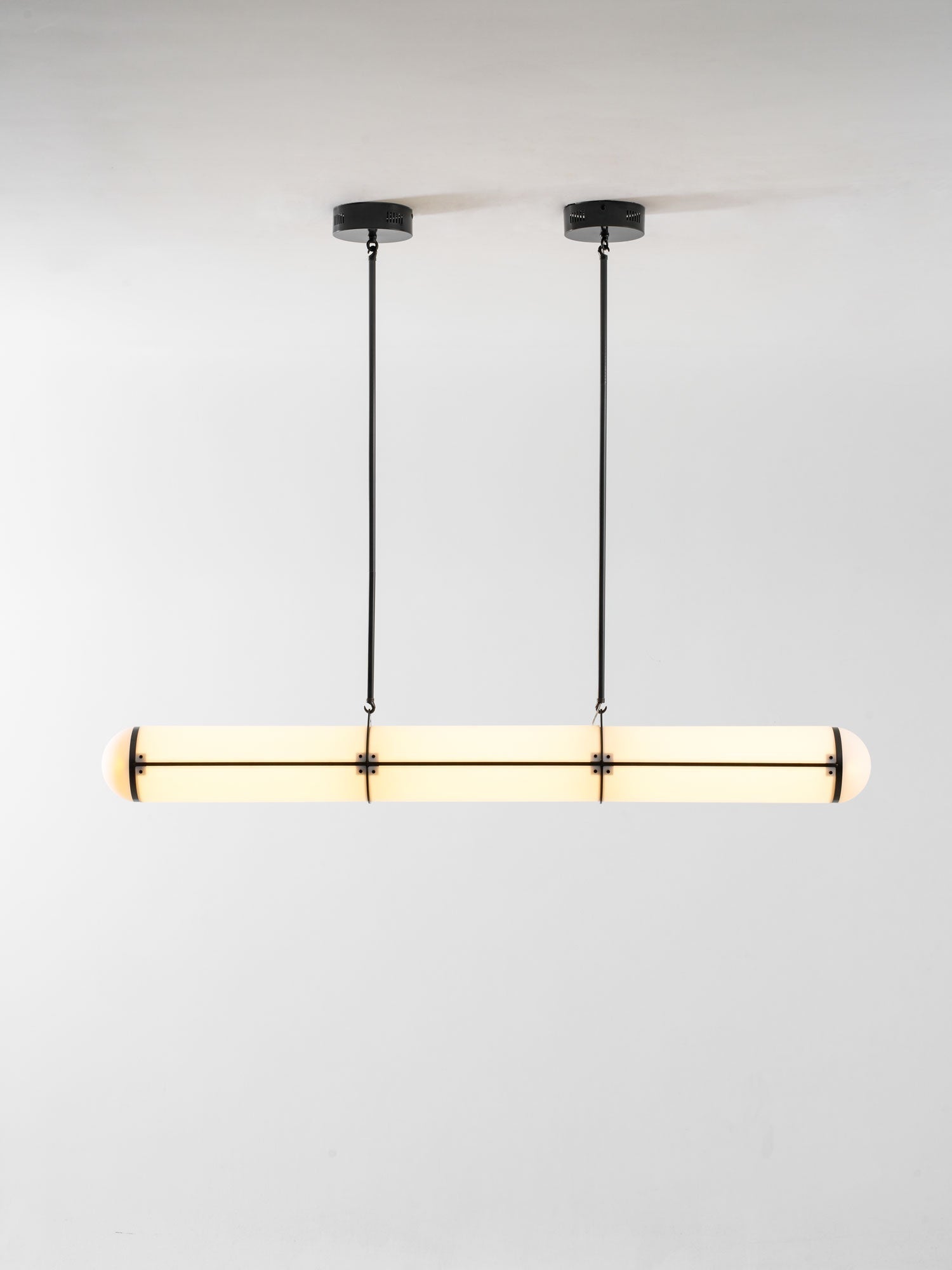

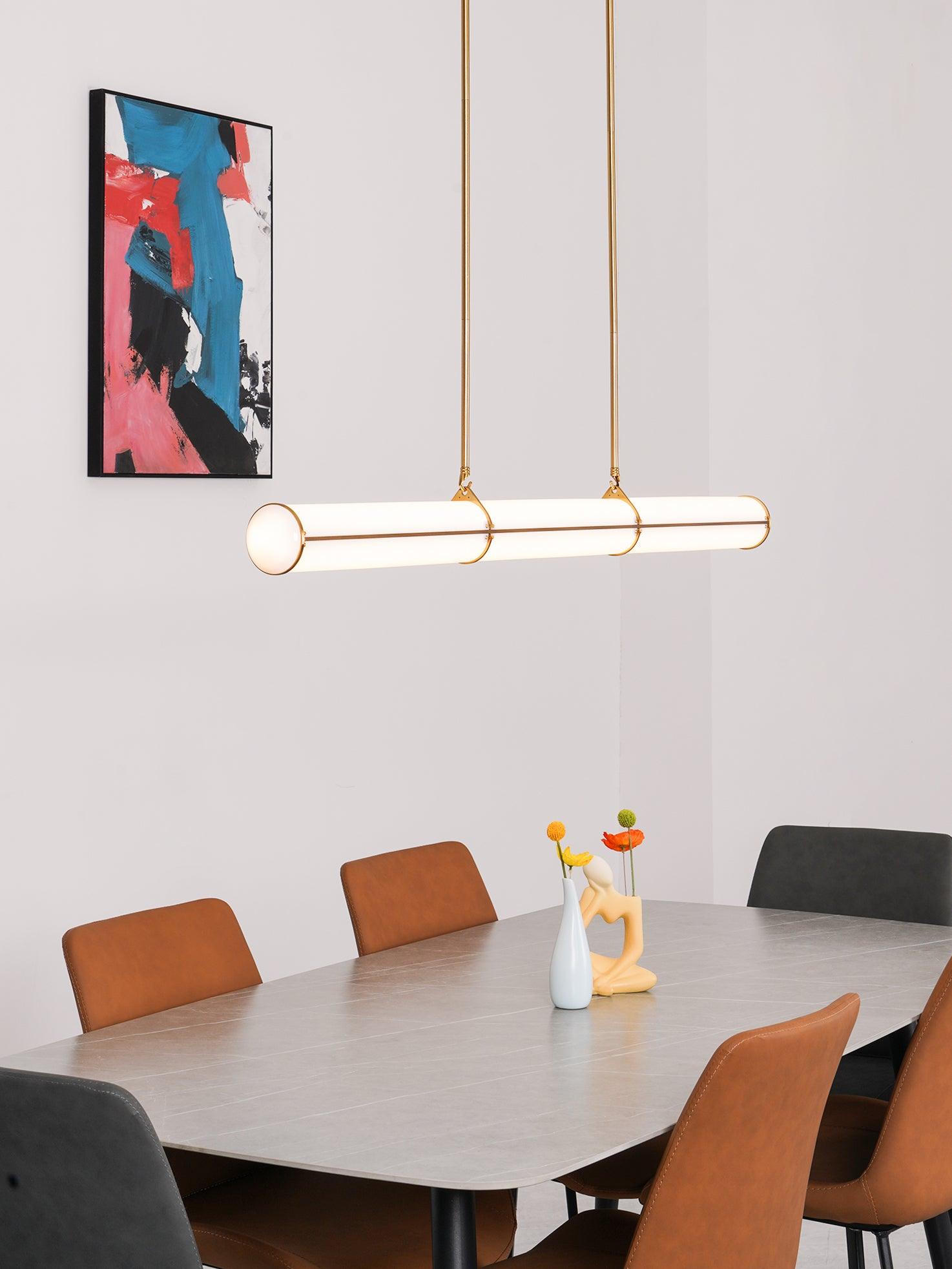

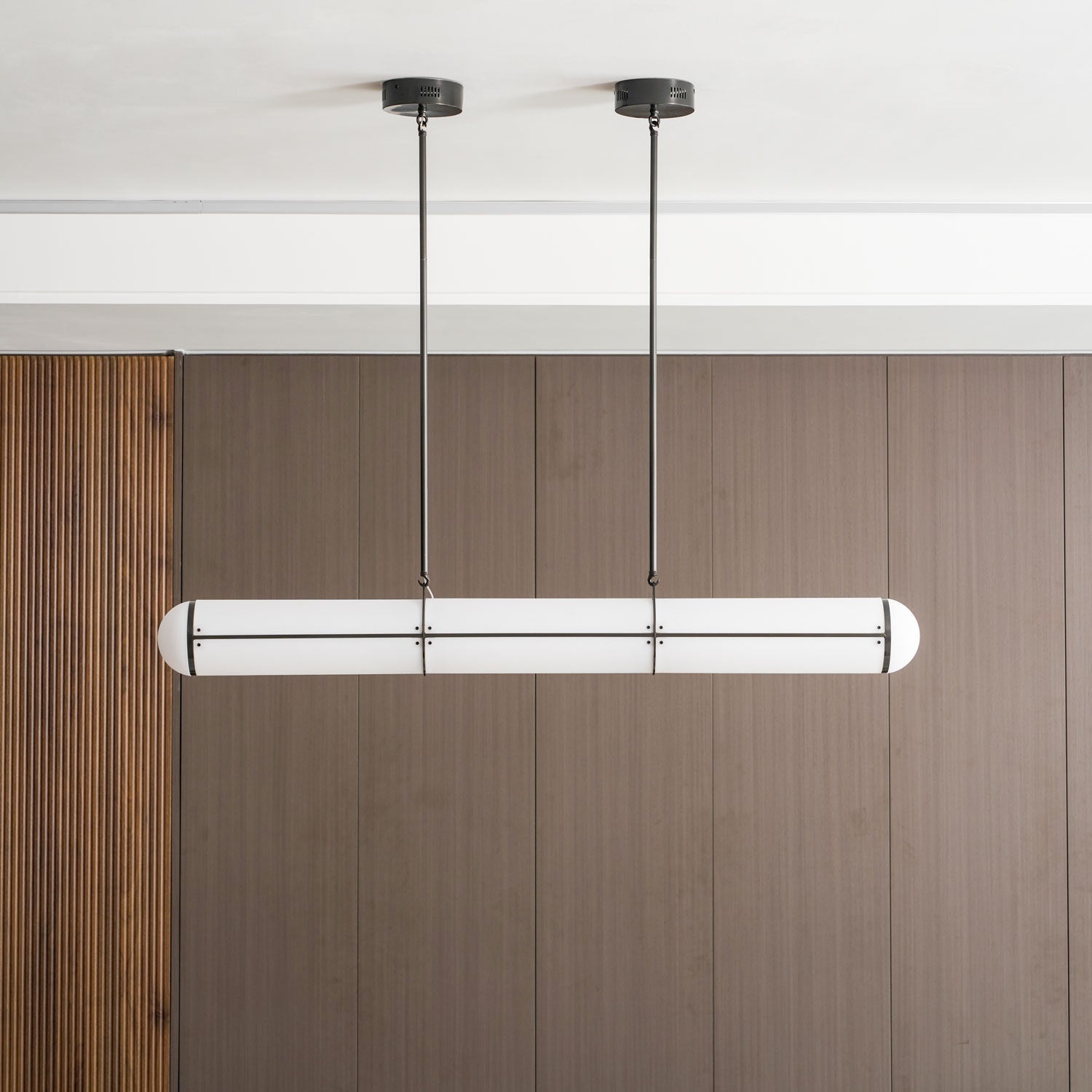

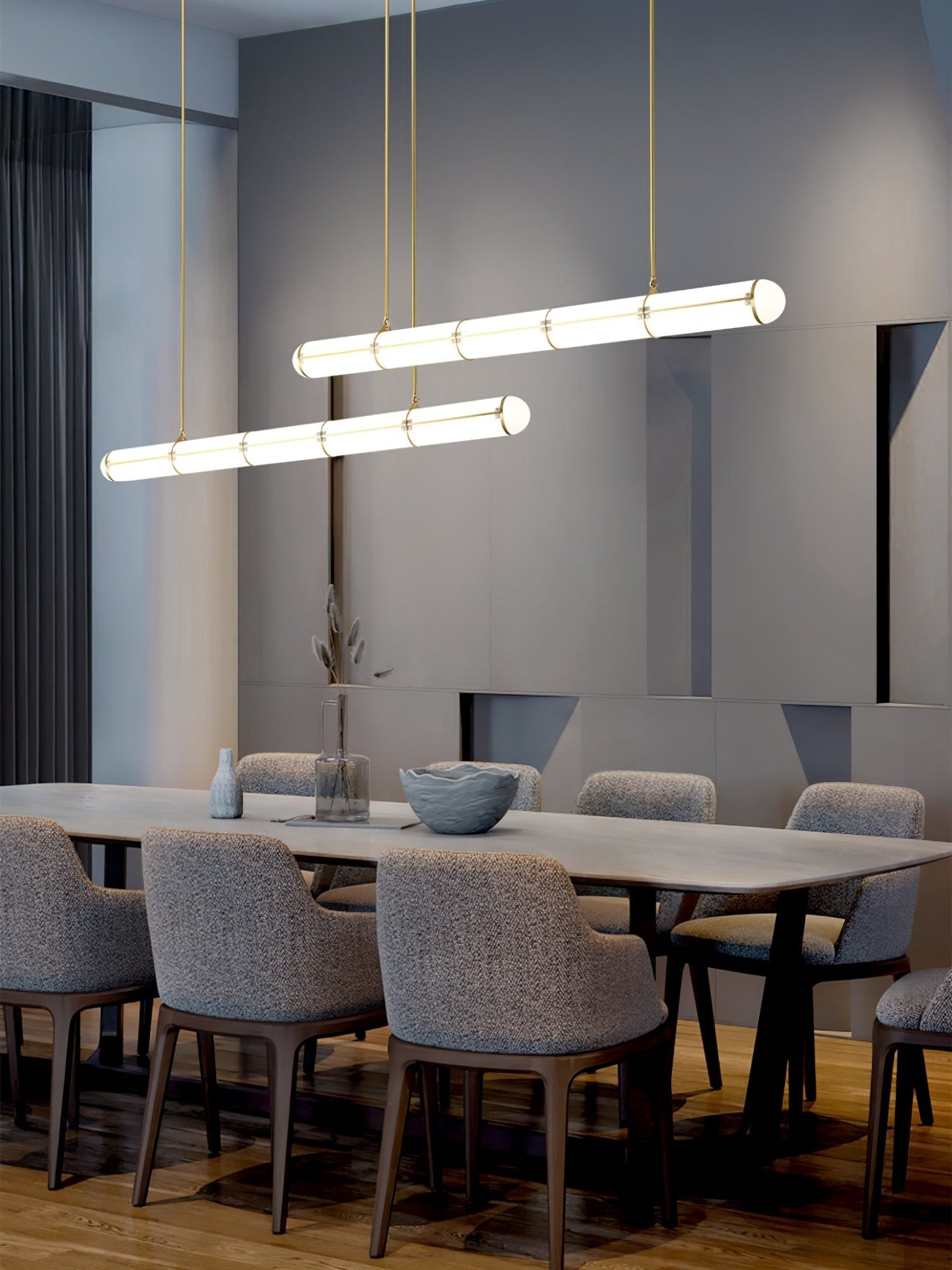

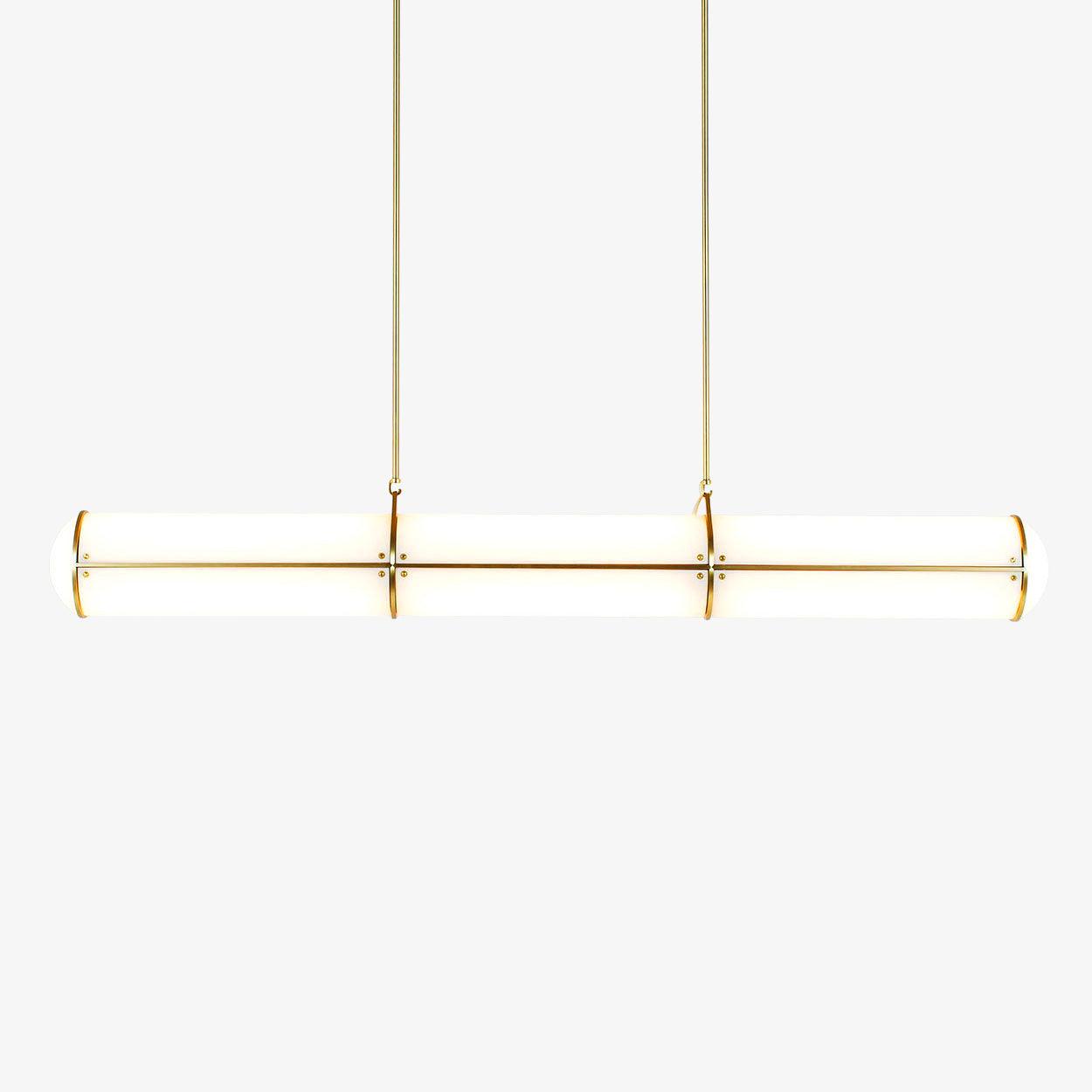

Denna modulära pendelarmatur är utformad som en linjär arkitektonisk armatur och använder cylindriska akrylsegment monterade på en bärande metallram för att definiera rum med minimal visuell tyngd. Den raka konfigurationen ger jämn belysning över matbord och köksöar och skapar en renodlad geometrisk fokuspunkt utan att belamra takets linjer.

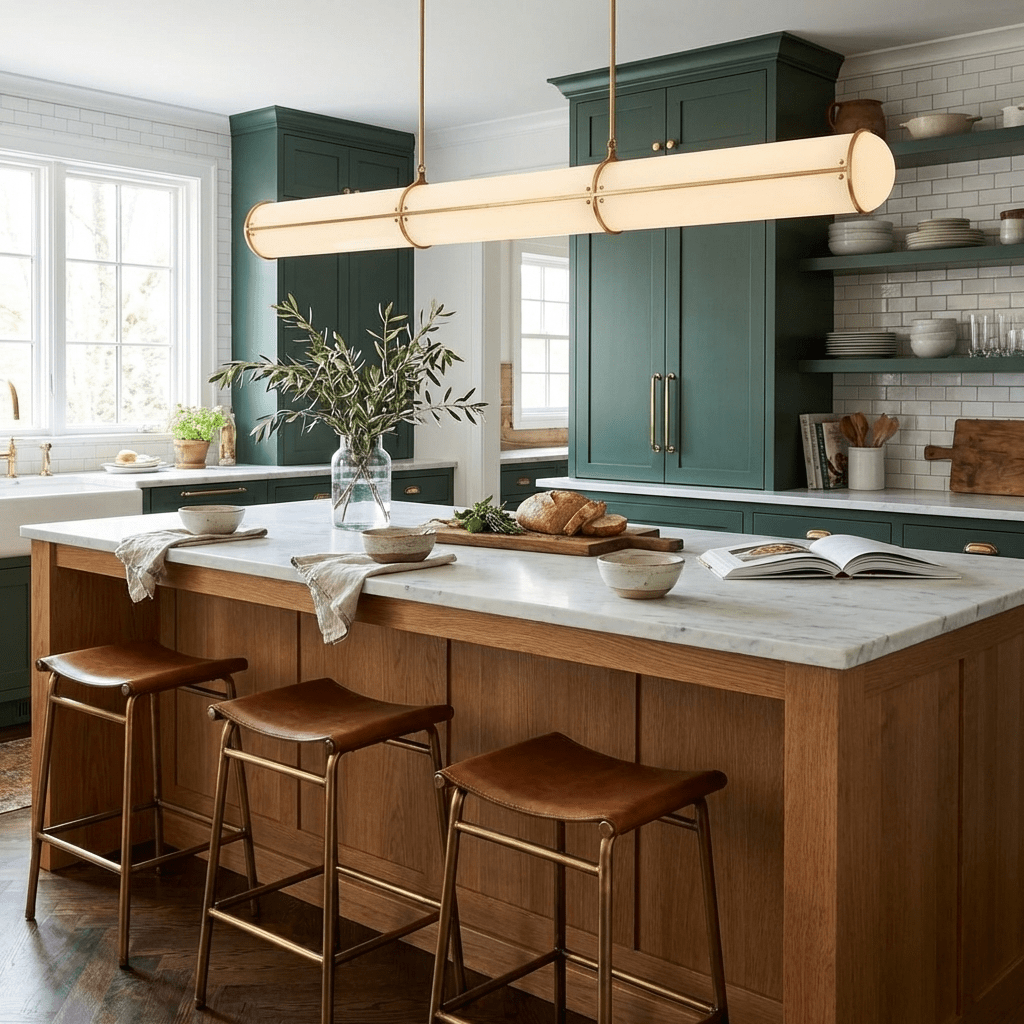

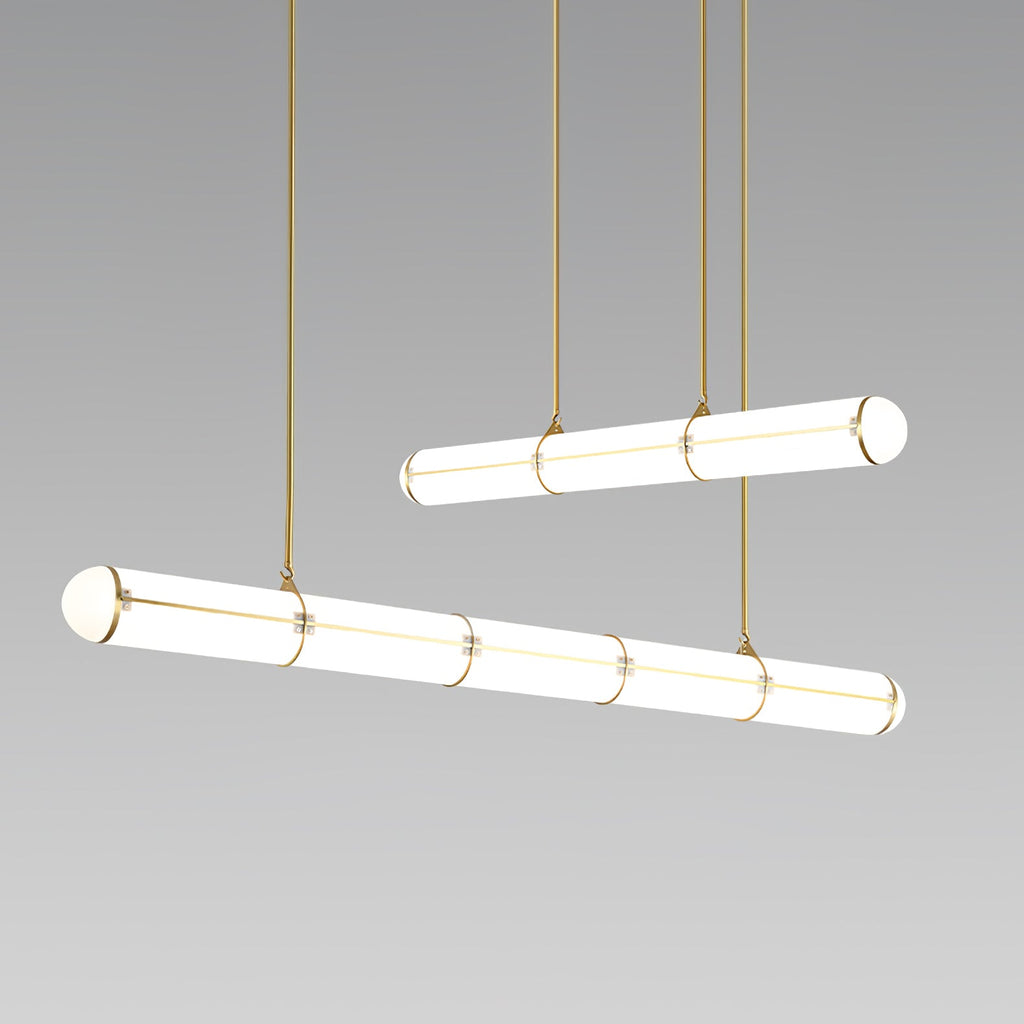

Armaturen finns i tre fasta längder, kalibrerade för standardiserade rumsproportioner. Välj 39,4 tum för bord under fyra fot, 47,2 tum för uppställningar på fyra till fem fot eller 59 tum för större köksöar på fem till sex fot. Alla modeller har en fast vertikal höjd på 35 tum. Standardupphängningssatserna innehåller två stag på 7,9 respektive 19,7 tum, medan specialanpassade förlängda upphängningar kan fås för rum med välvt tak eller stor takhöjd.
Belysning och färghantering
Fullt integrerade ljuskällor eliminerar helt behovet av lampbyte. De förseglade LED-modulerna har lång livslängd, och särskilda reservdelar finns internt om service skulle behövas längre fram. Armaturerna levereras kalibrerade till 3000 K för varm och stämningsfull belysning. Kunder som behöver en neutral balans på 4000 K eller klart kallvita toner på 6000 G måste samordna konfigurationsändringar med supportteamet före leverans.

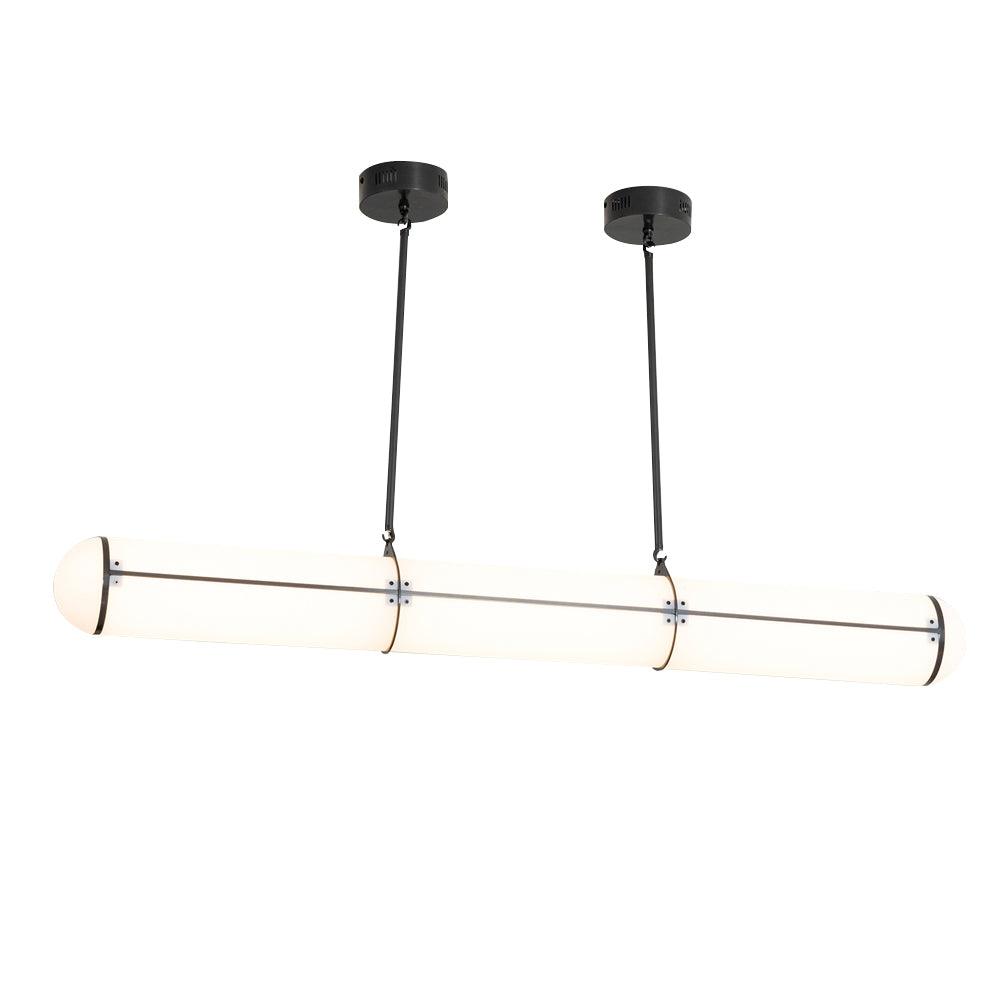

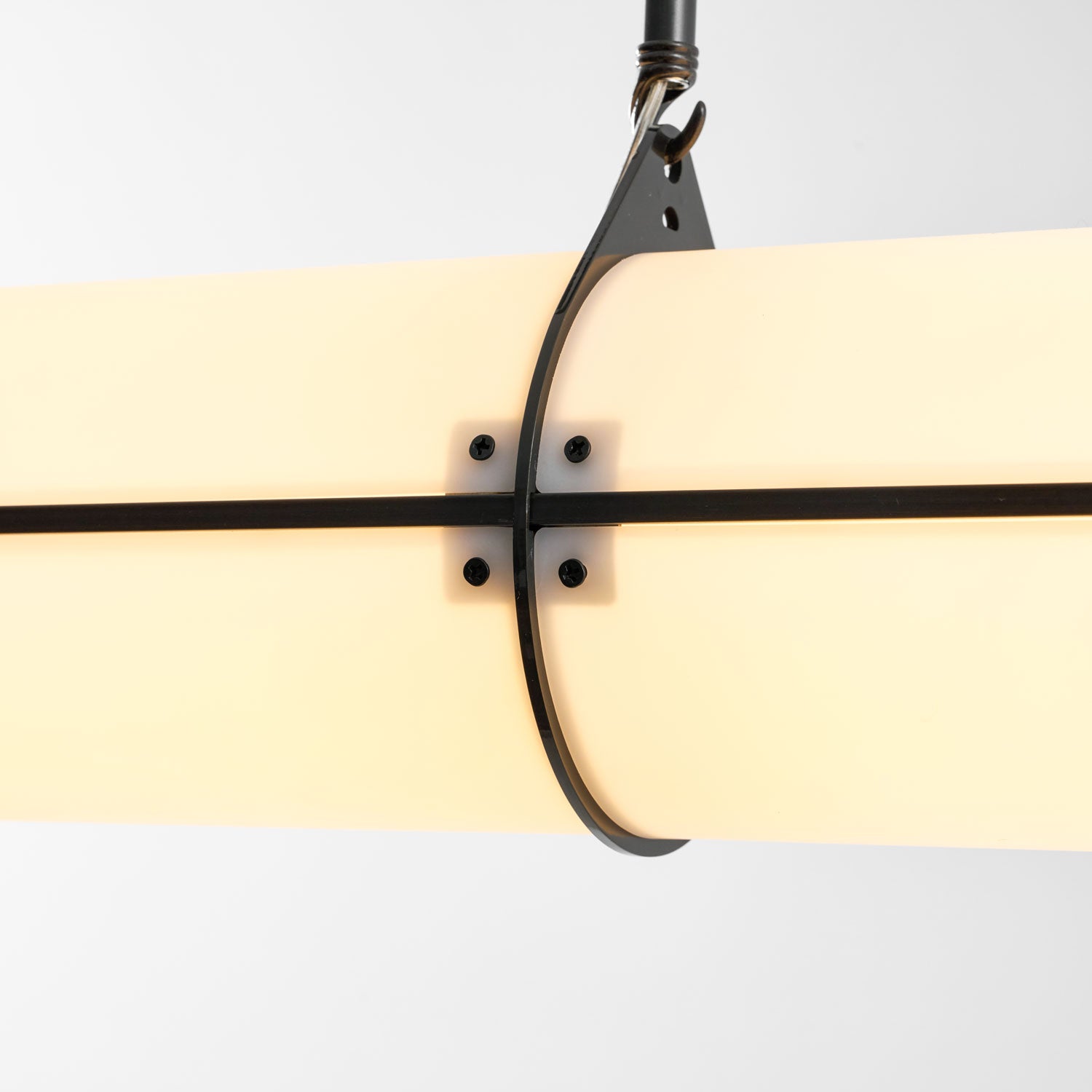

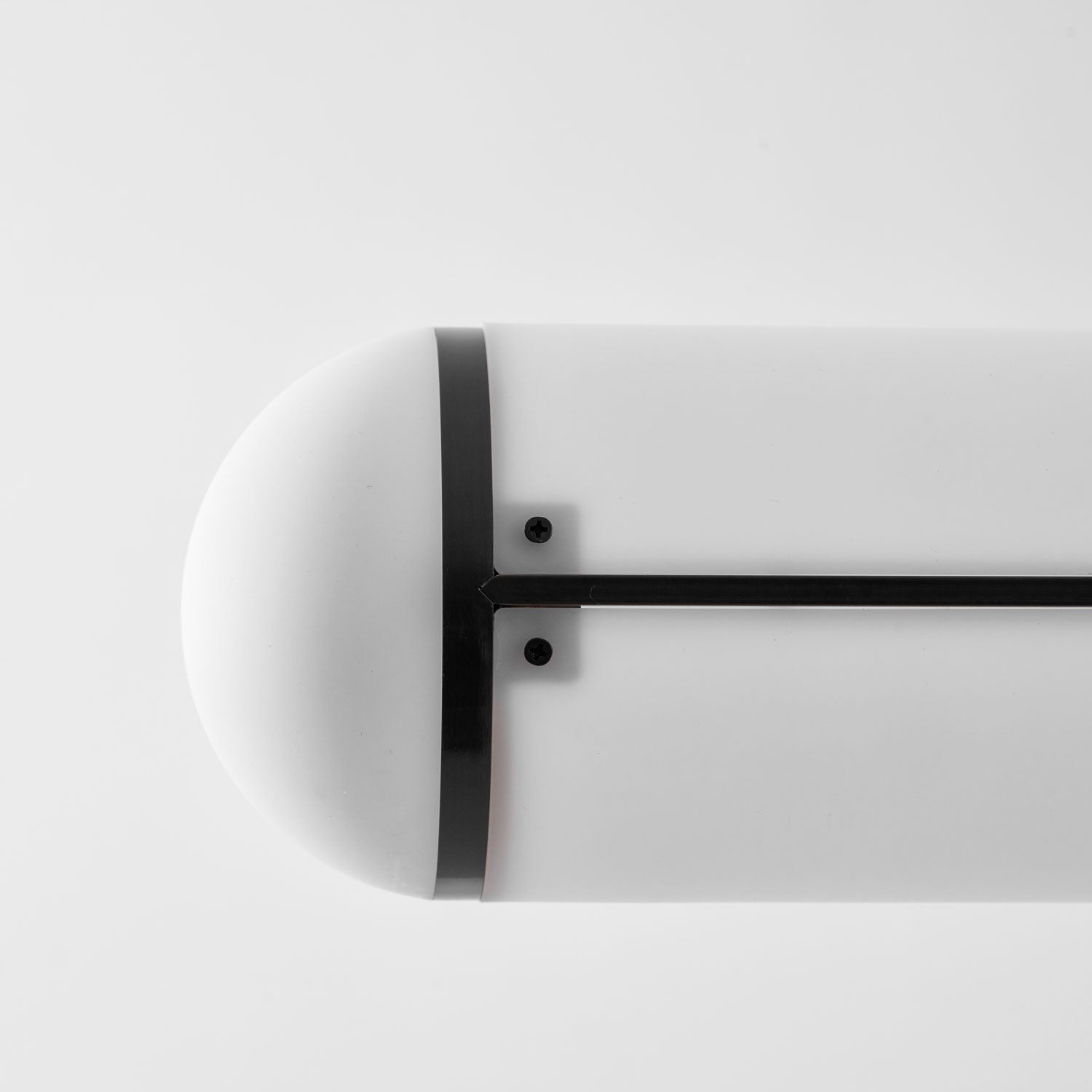

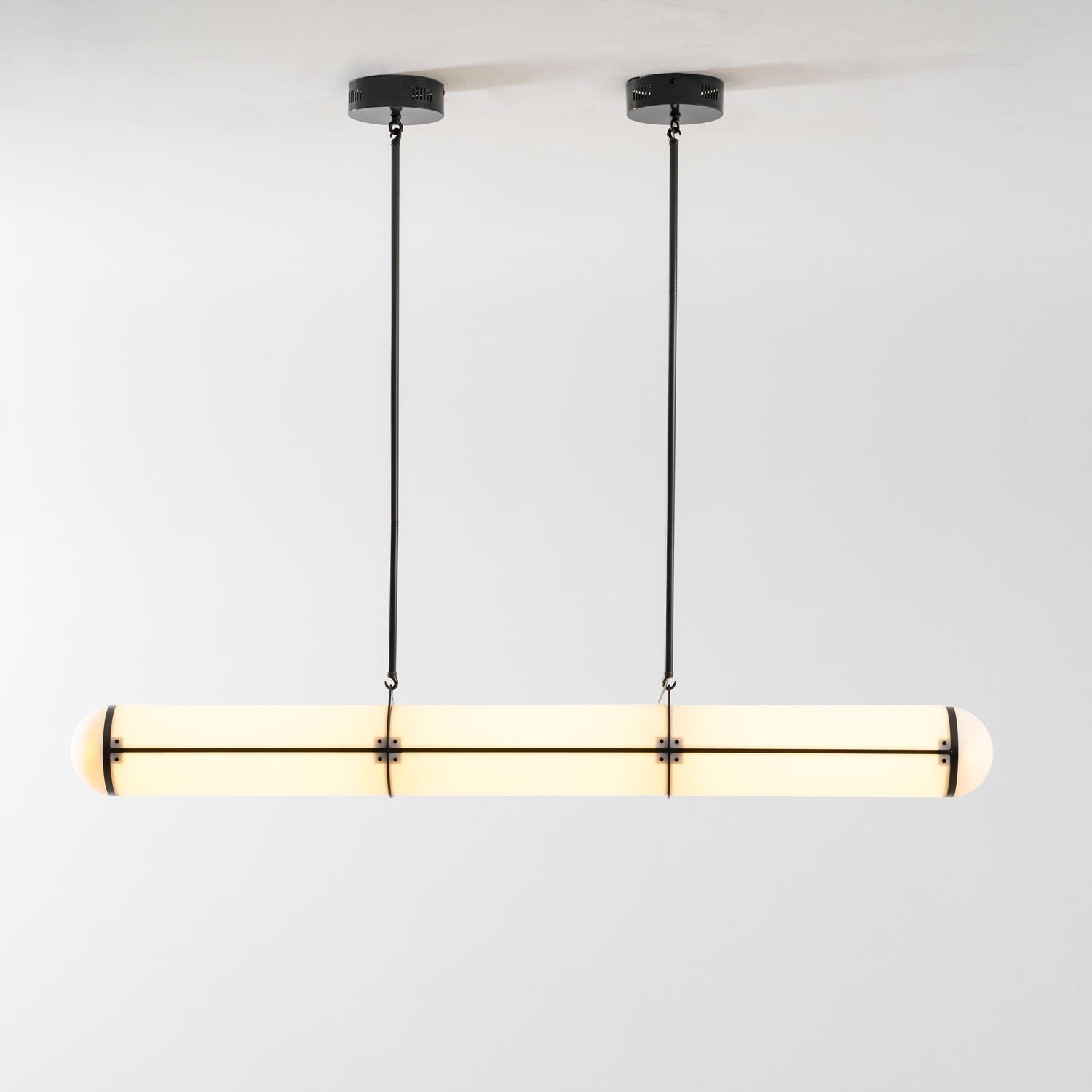

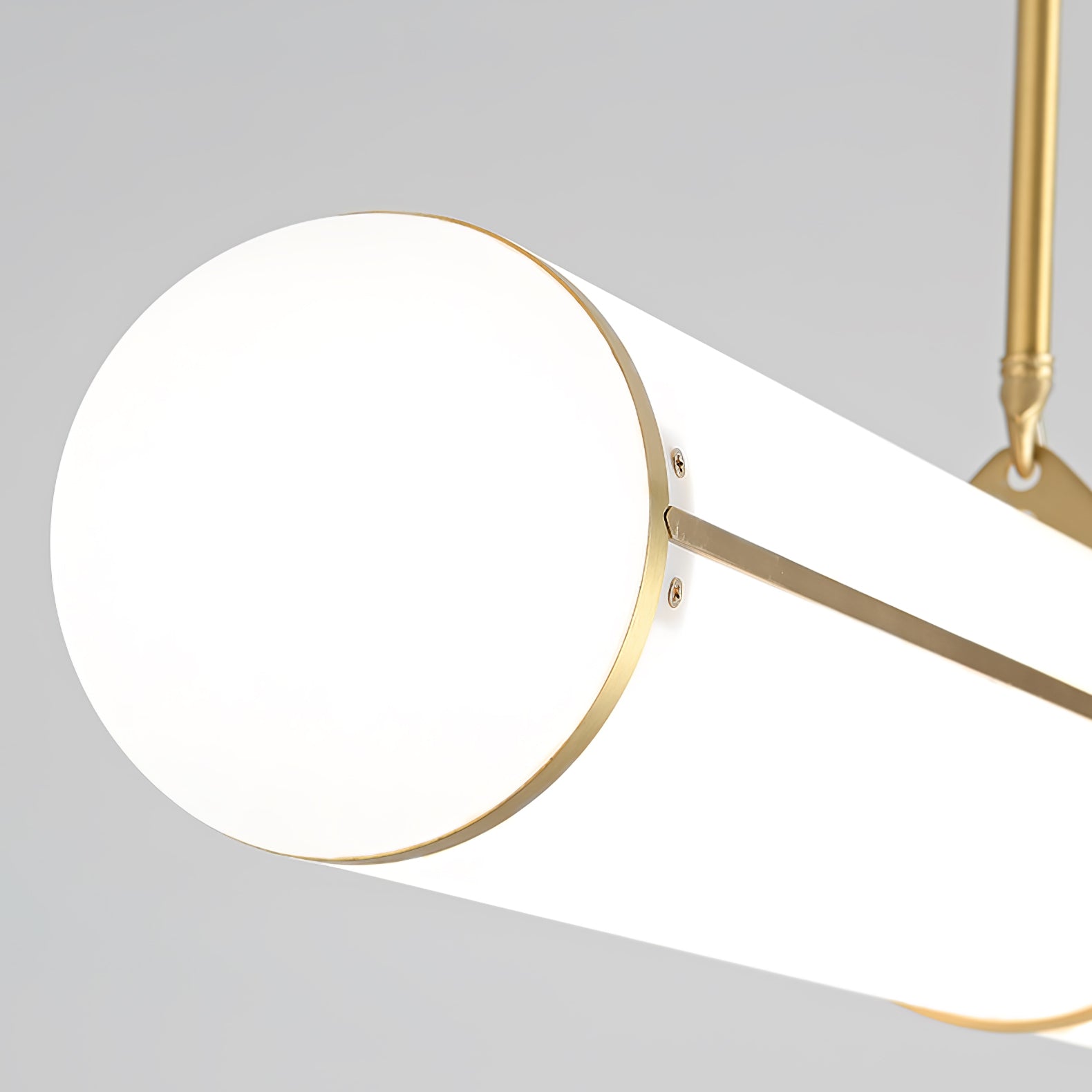

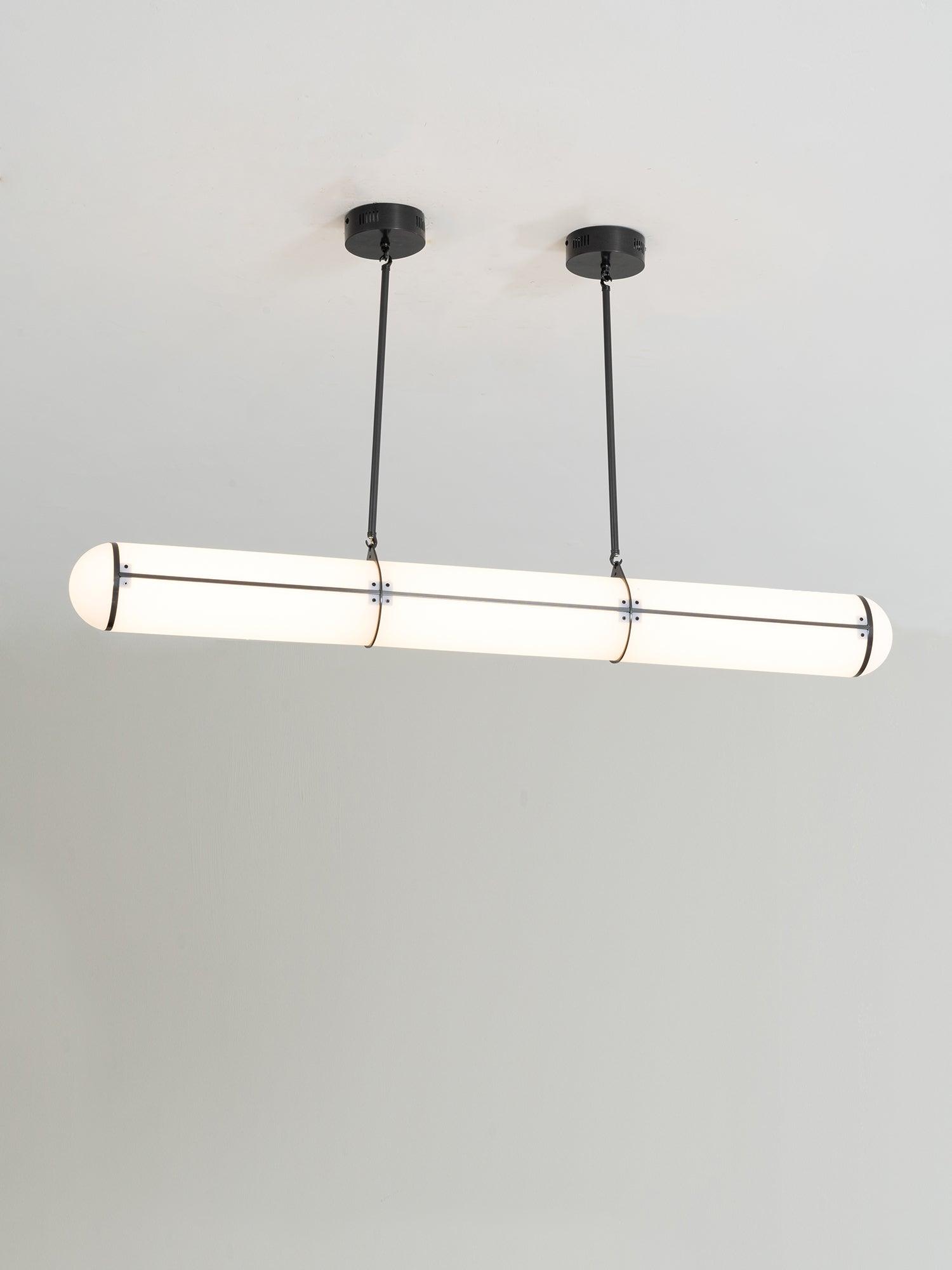

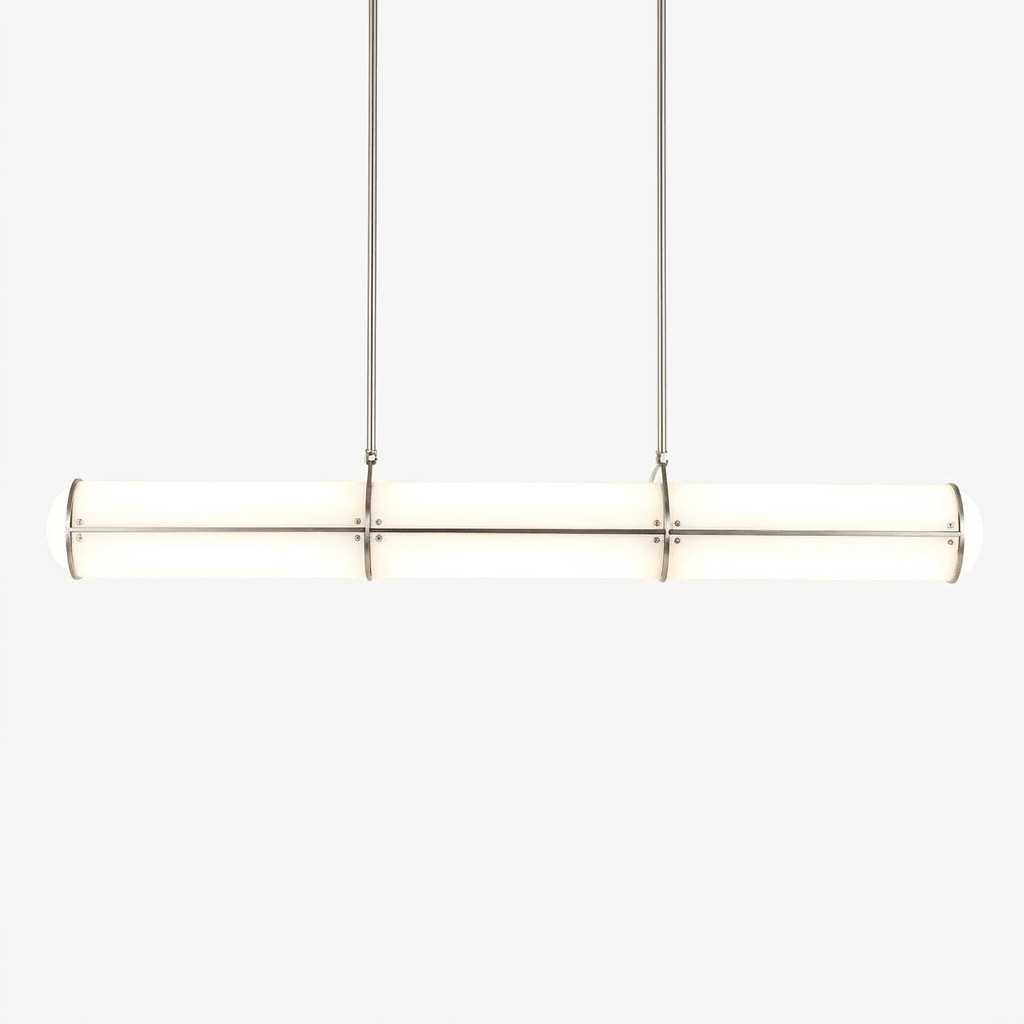

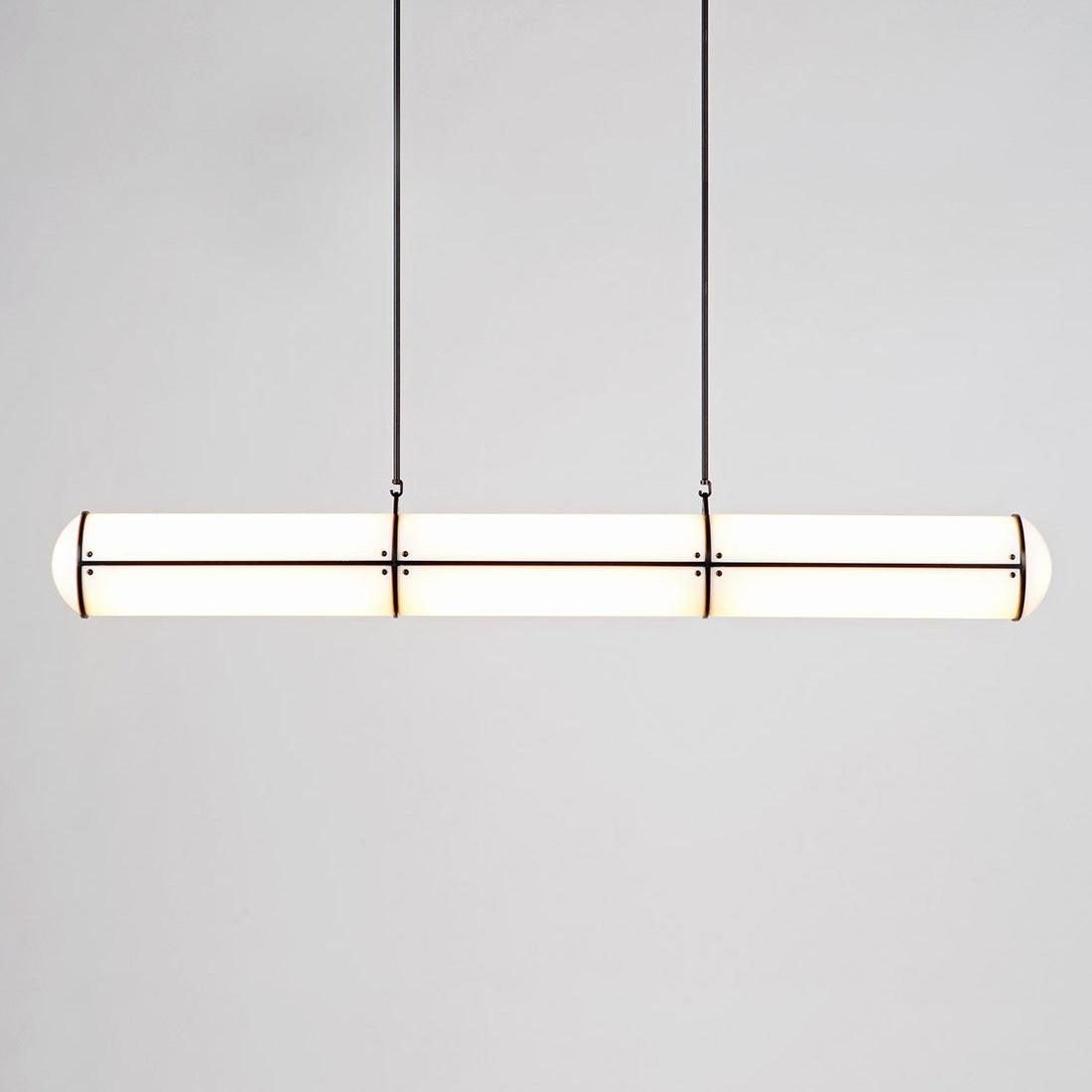

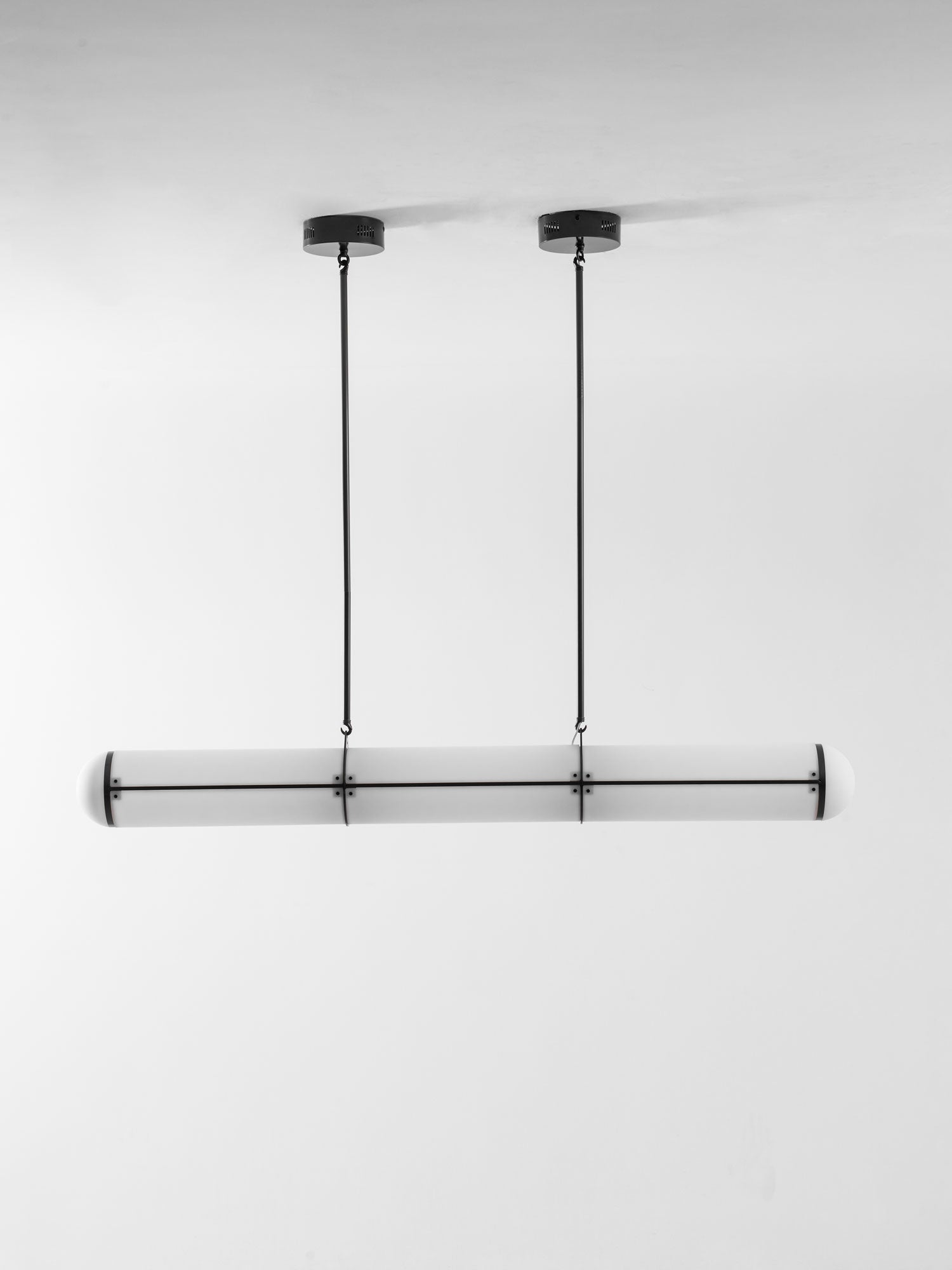

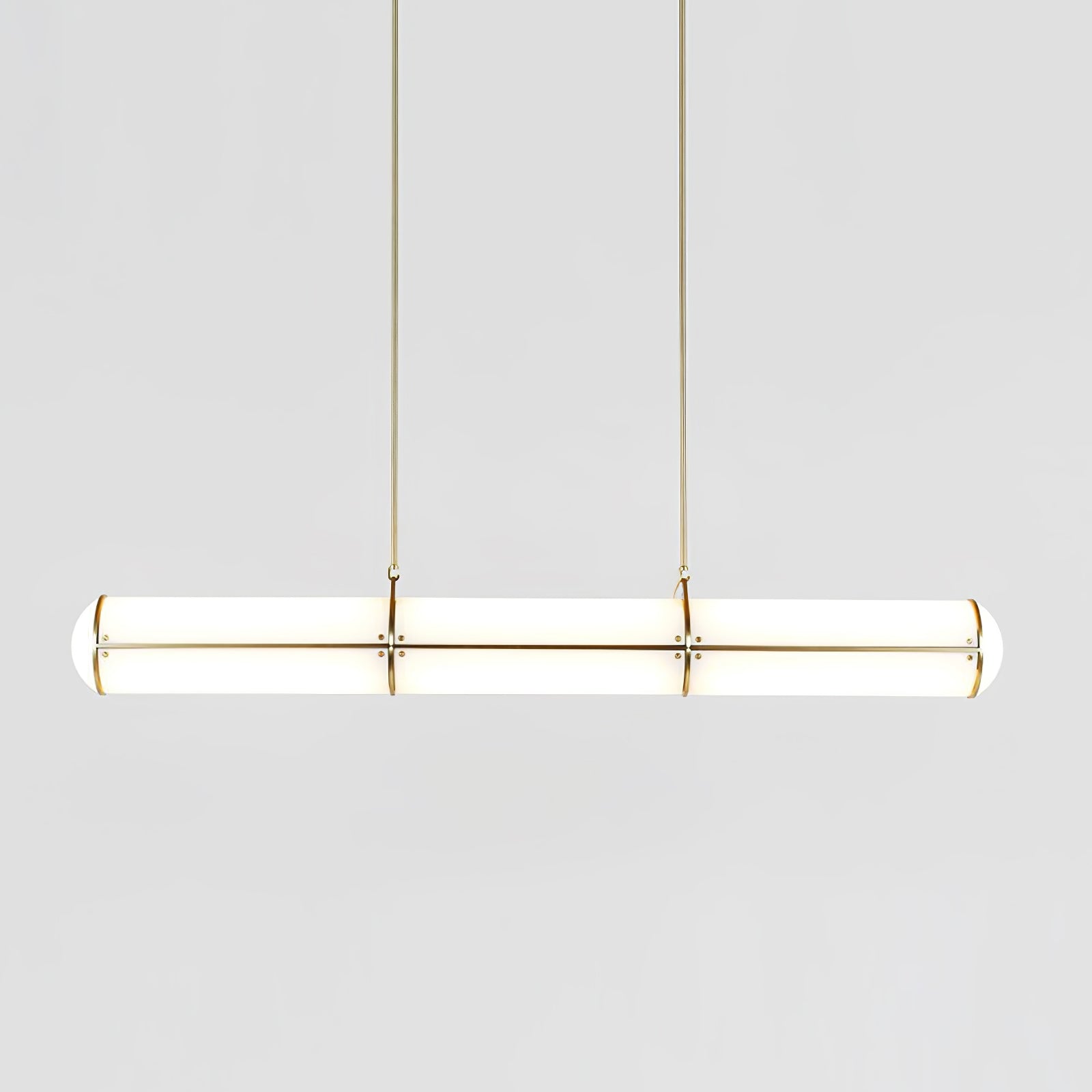

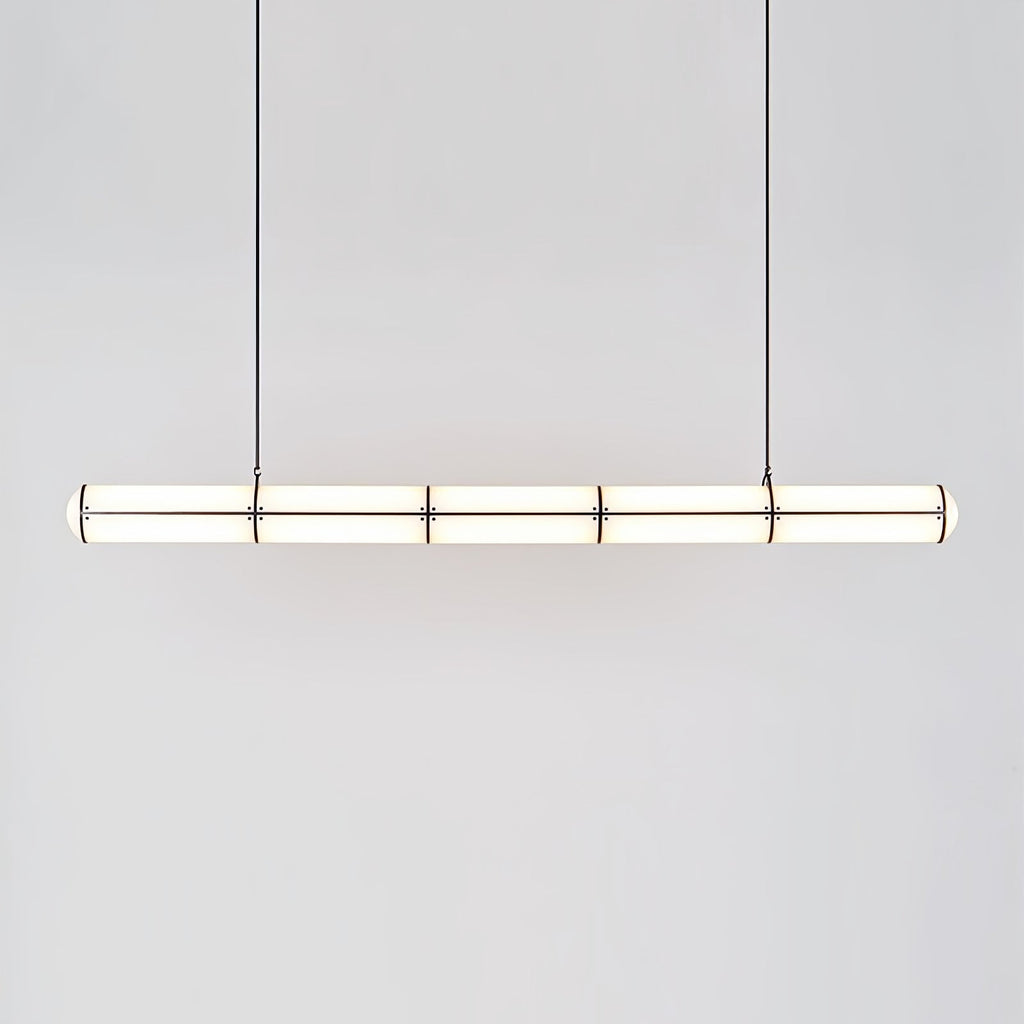

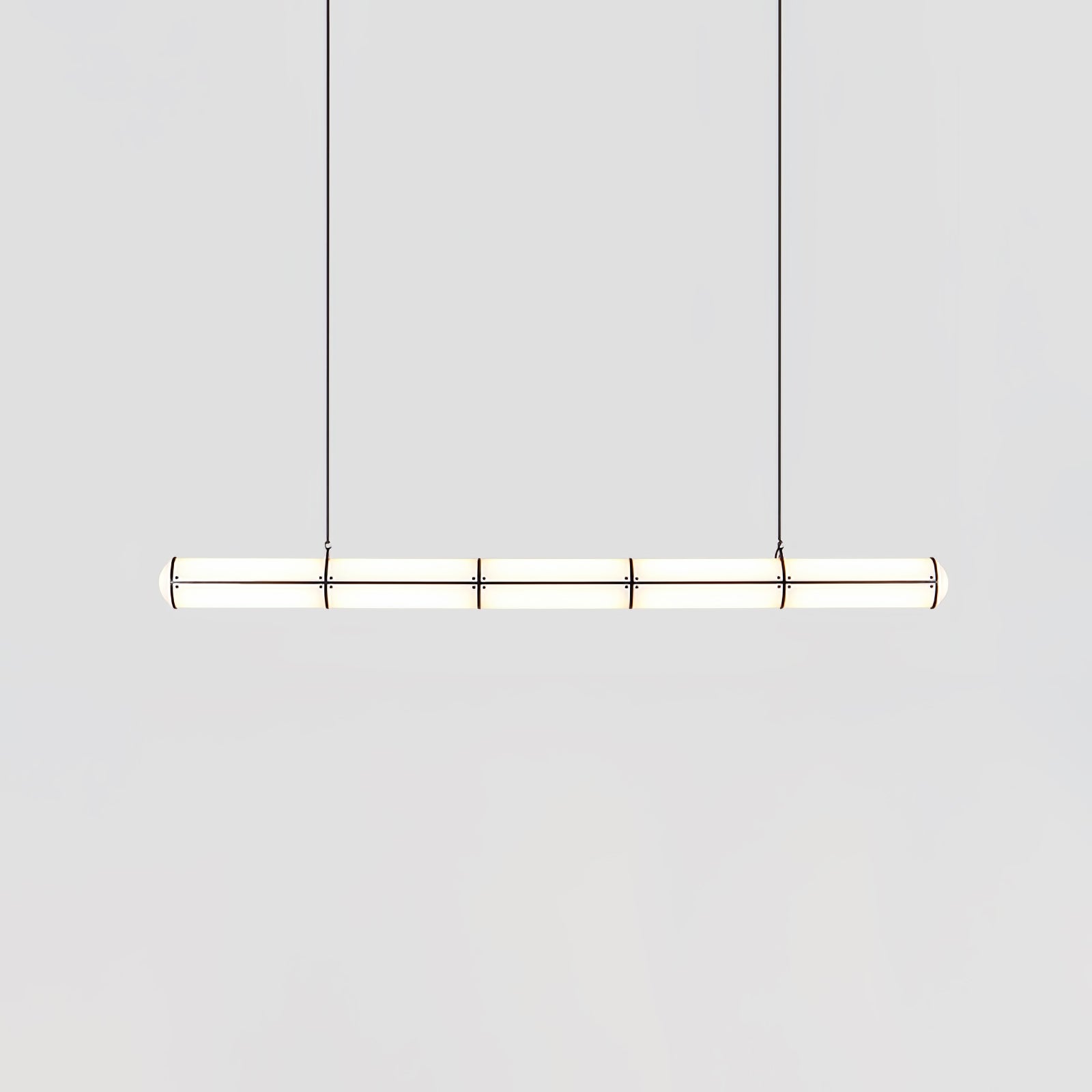

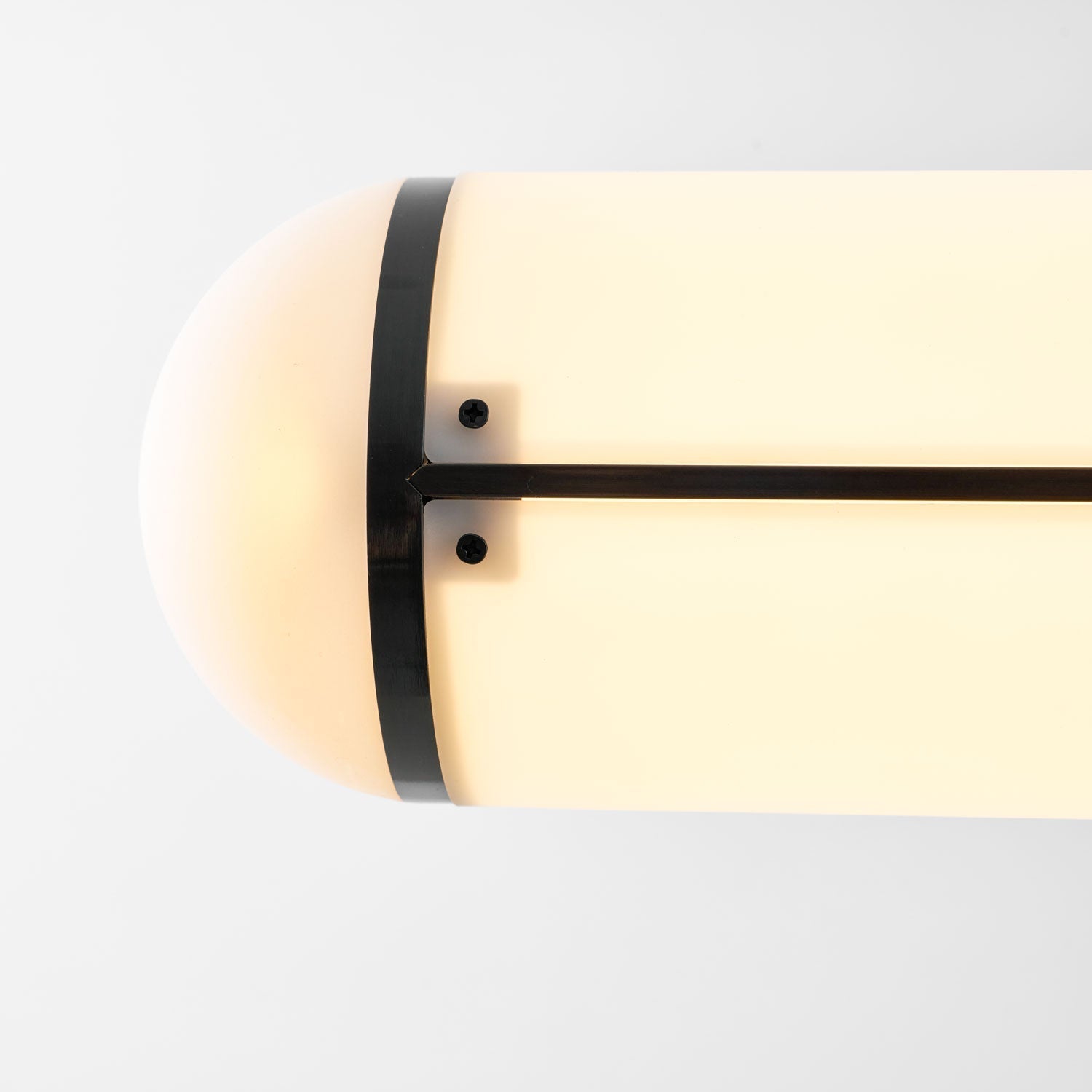

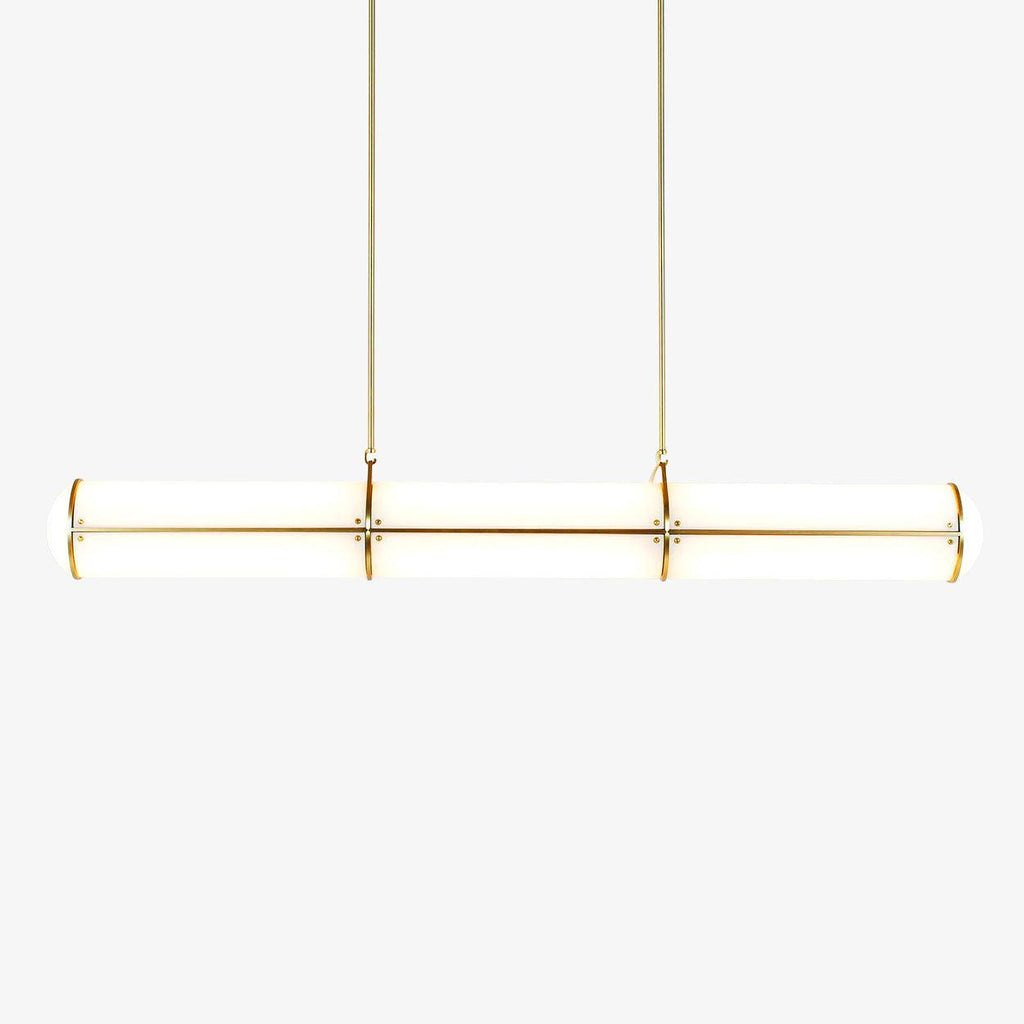

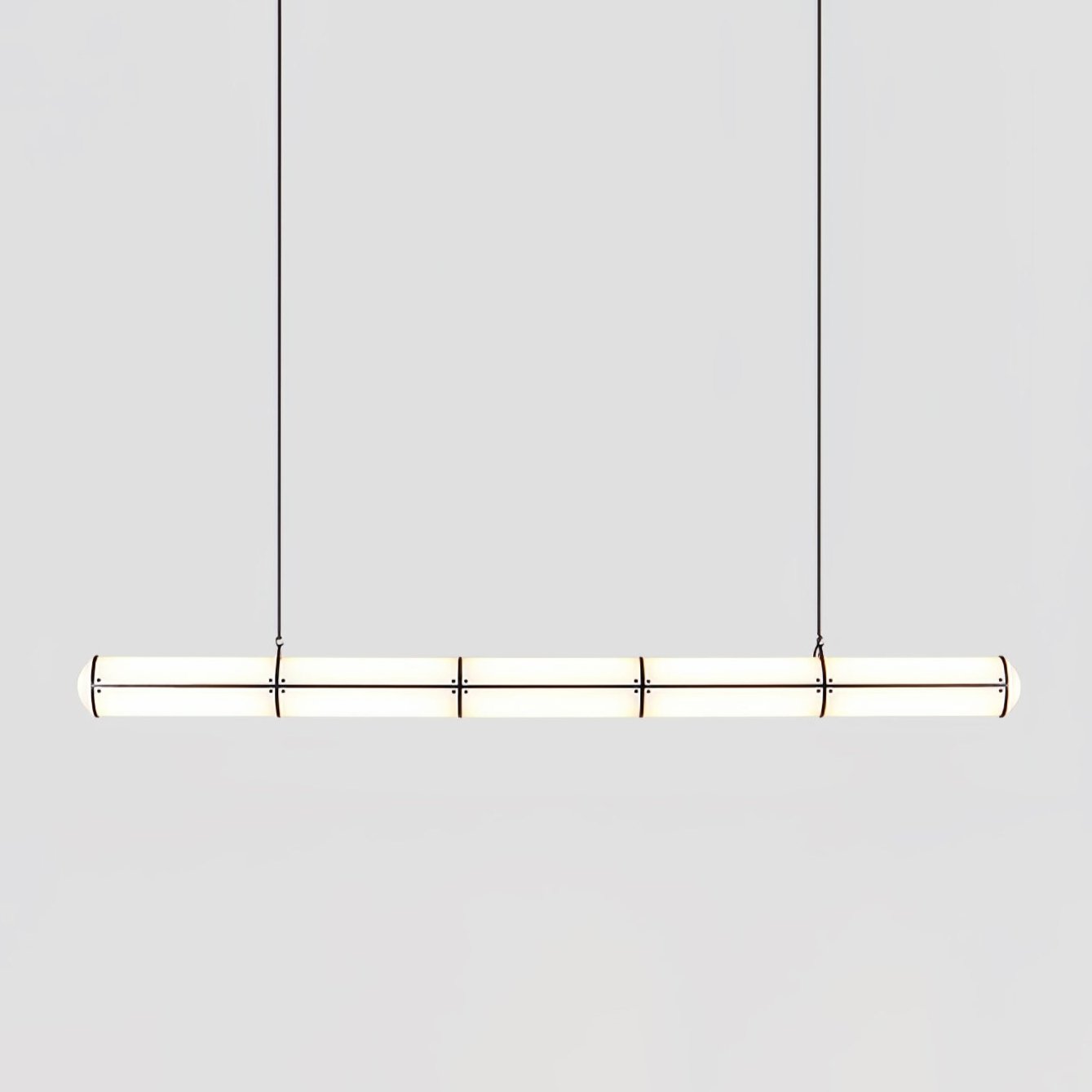

Ramarna kombinerar polerade guldfärgade eller mattsvarta metallhöljen med ljusspridande vita akrylskärmar. En ramvariant i borstad nickel är reserverad för storskaliga specialanpassade installationer.
Dimbarhet och monteringsinfrastruktur
Den elektriska kompatibiliteten är uppdelad i två alternativ baserat på installationsplatsens förutsättningar. Triac-konfigurationen ansluts direkt till konventionella dimmerbrytare för bostäder och kräver ingen extra utrustning. Den dimbara 0–10 V-modellen kräver att drivdonet placeras i takets installationsutrymme. Strukturella begränsningar som förhindrar invändig montering utlöser ett obligatoriskt byte: en bottenplatta på 900 × 120 × 40 mm ersätter takutrymmet. Kontrollera åtkomst till vinden eller djupet på undertaket innan du väljer 0–10 V-modellen.
Tekniska specifikationer
| Parameter | Värde |
|---|---|
| Primärkonstruktion | Ram i borstad metall, cylindrar i massiv vit akryl |
| Ljuskälla | Integrerad LED i solid state-utförande (ej servicebar, helt utbytbar modul) |
| Totalmått | Längder: 39,4″ / 47,2″ / 59″ × bredd: 35″ | Takrosett: ∅5,1″ × H1,6″ |
| Effektförbrukning | L39,4″: 48 W | L47,2″: 56 W | L59″: 72 W |
| Inspänning | Universell AC 110–240 V |
| Styrprotokoll | Triac (väggmonterad brytare) ELLER 0–10 V (takmonterat drivdon krävs / alternativ bottenplatta på 900 × 120 × 40 mm) |
| Strömförsörjning | Inbyggt drivdon med konstant ström |

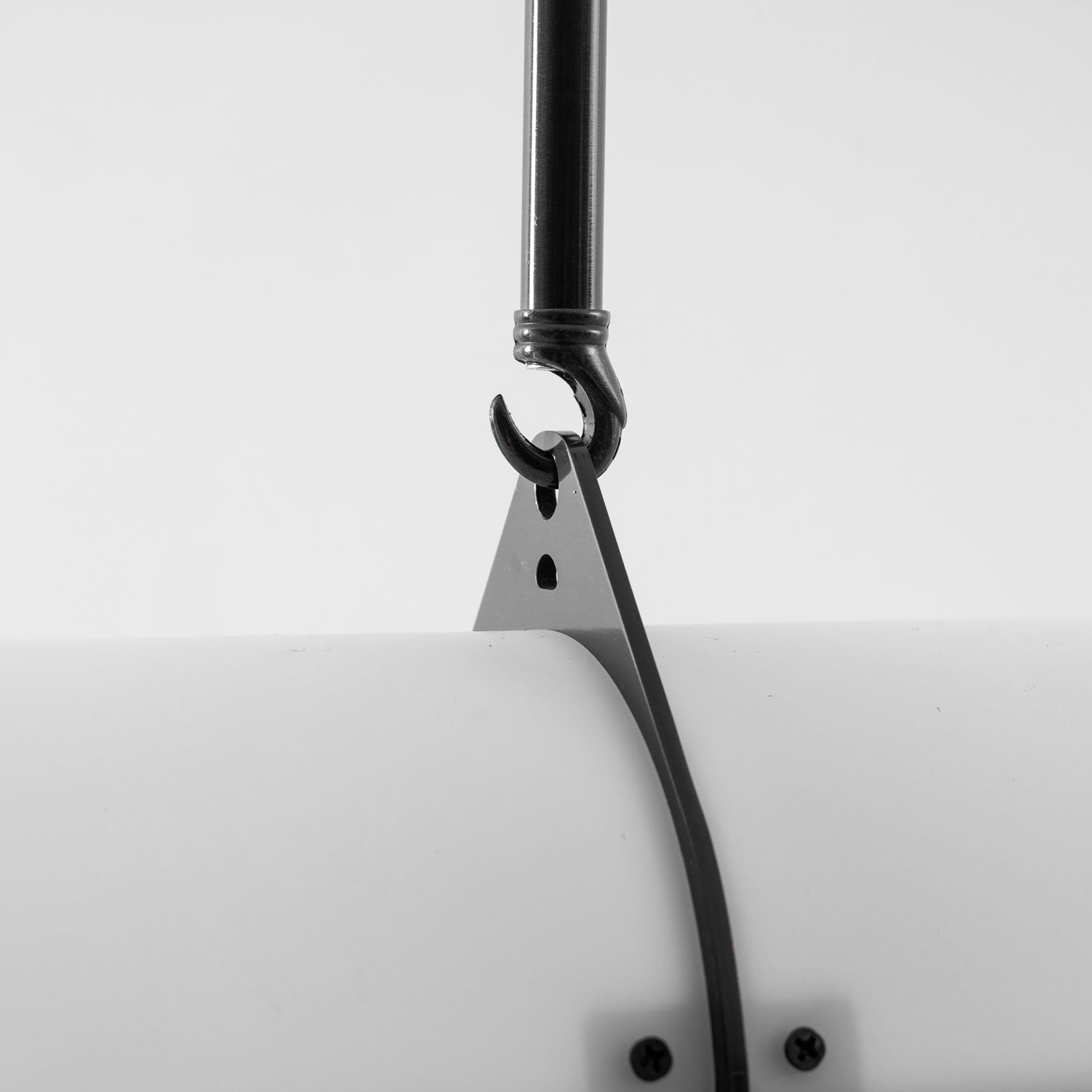

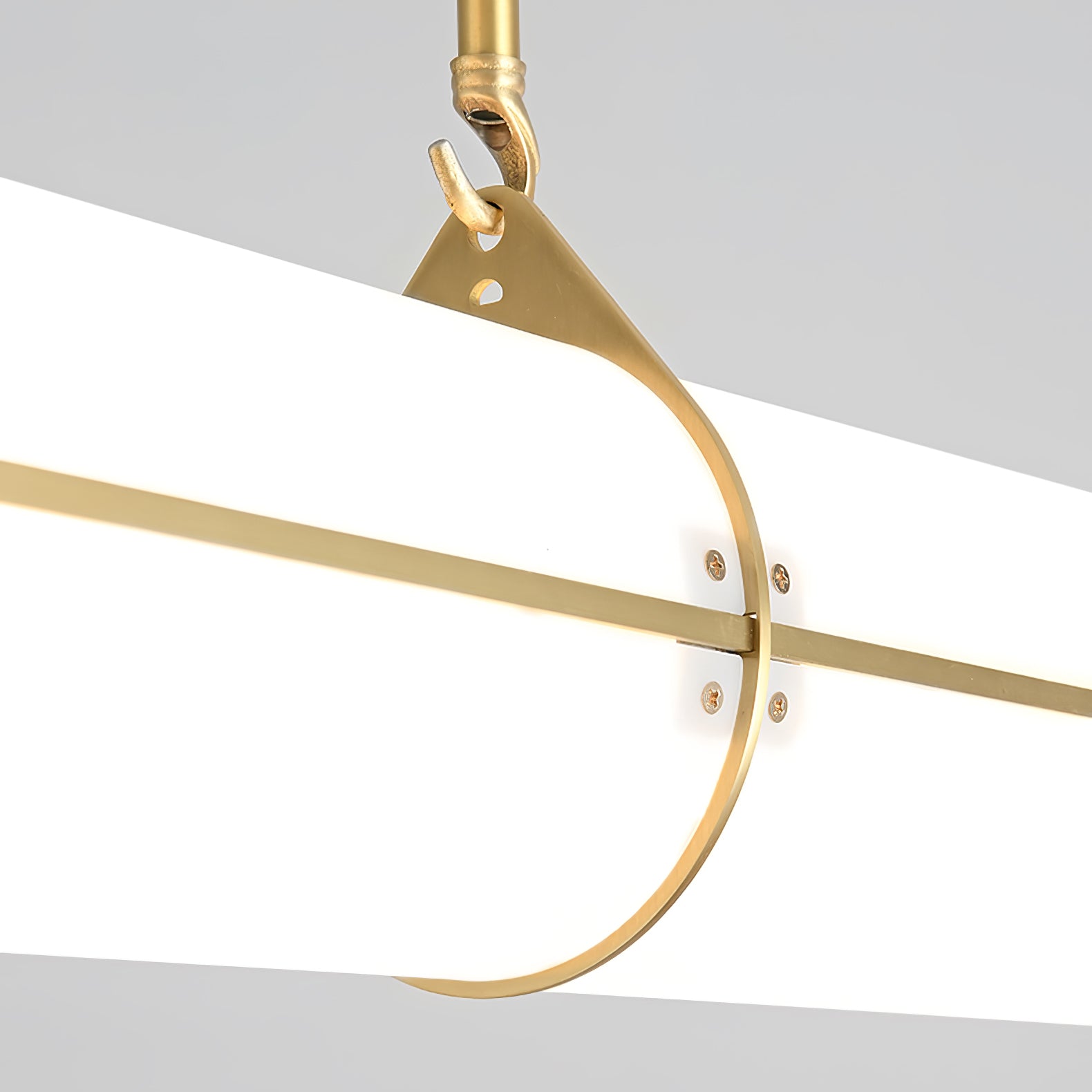

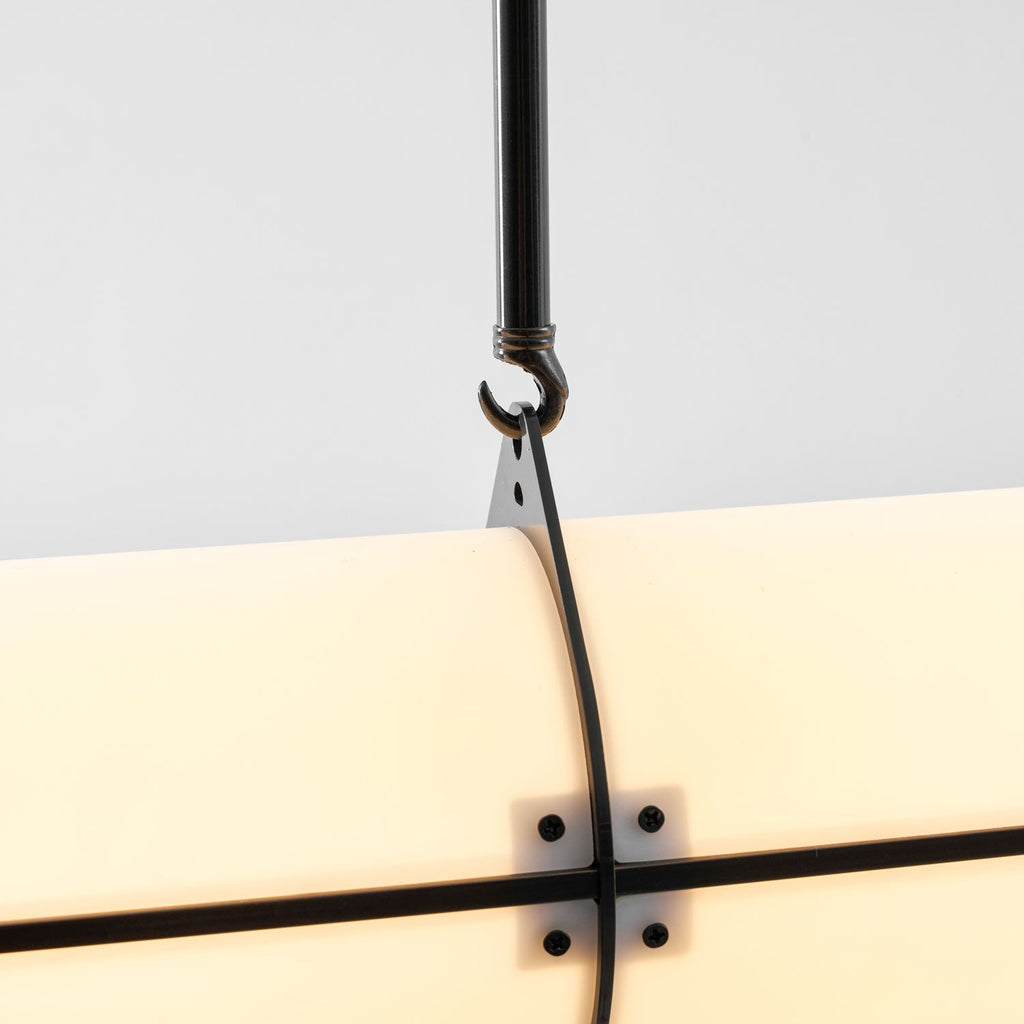

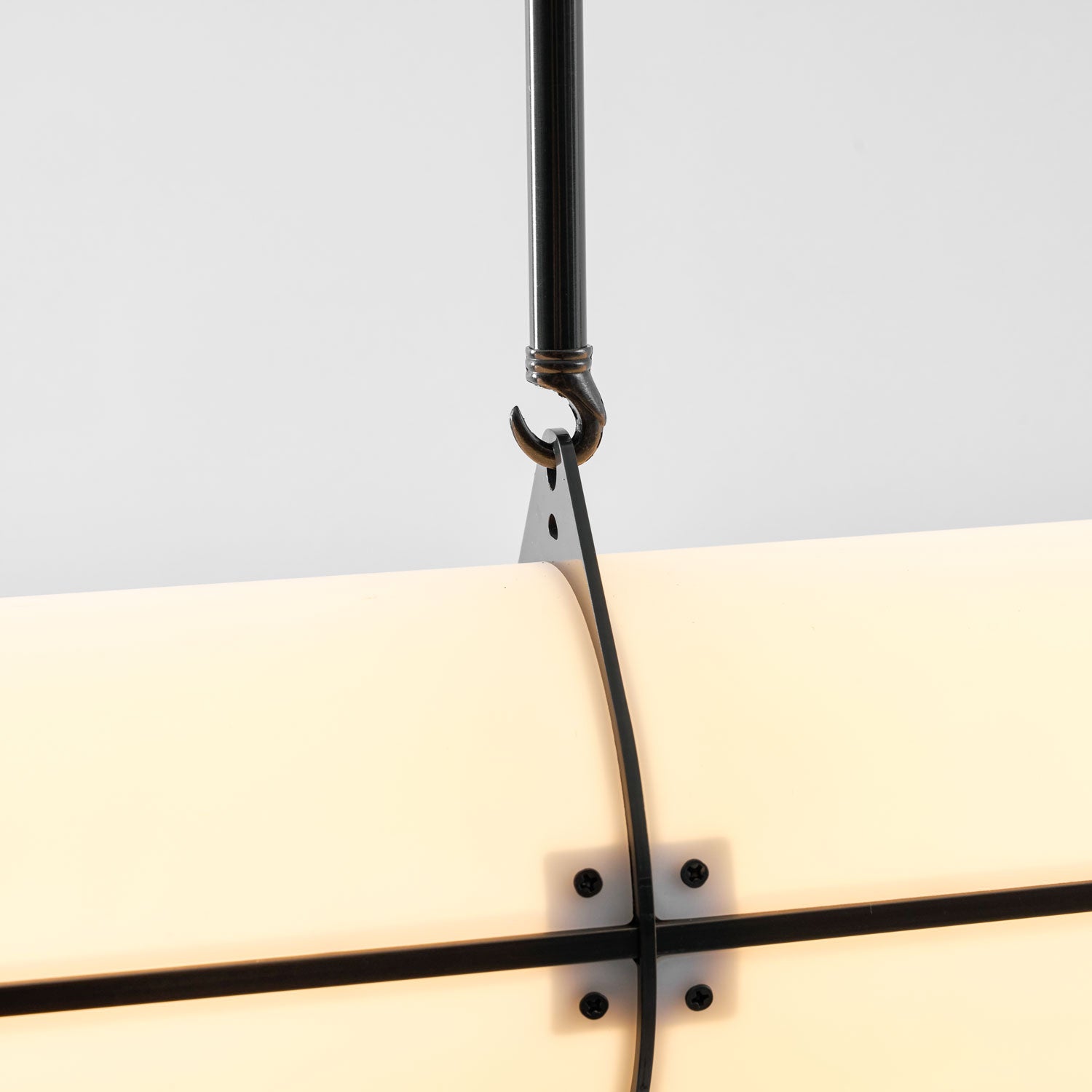

| Monteringsmetod | Fast takfäste med dubbla upphängningsstänger |
| Miljöklassning | IP20 (endast torra inomhusmiljöer) |
| Efterlevnadsstandarder | CE, RoHS (marknaderna i Nordamerika, EU, Australien och Saudiarabien) |
Installationsanvisningar
- Fast anslutning till byggnadens elinfrastruktur måste utföras av behörig elektriker.
- Lämna minst 7 till 8 fot vertikalt utrymme mellan armaturens undersida och arbetsytor.
- Endast avsedd för klimatkontrollerade inomhusmiljöer; exponering för fukt eller utomhusförhållanden upphäver prestandan.
- Underhåll akrylytor med luddfritt, fuktigt tyg; torka metalldelar med pH-neutralt putsmedel.
