Szemléltető útmutató a csendes működésről és az áramvonalas légáramlás mechanikájáról.
Áttekintés arról, hogyan ötvözi a készülék a modern megjelenést a hatékony hűtéssel.

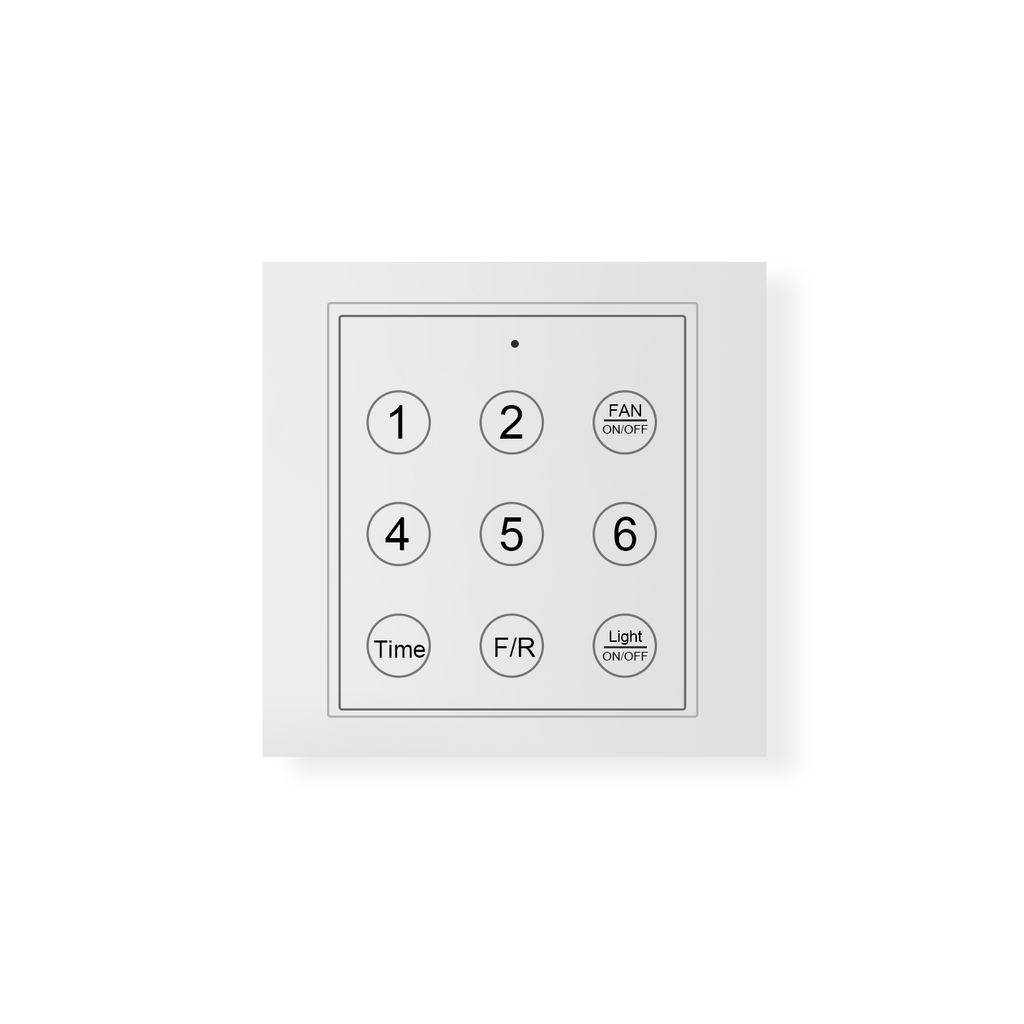

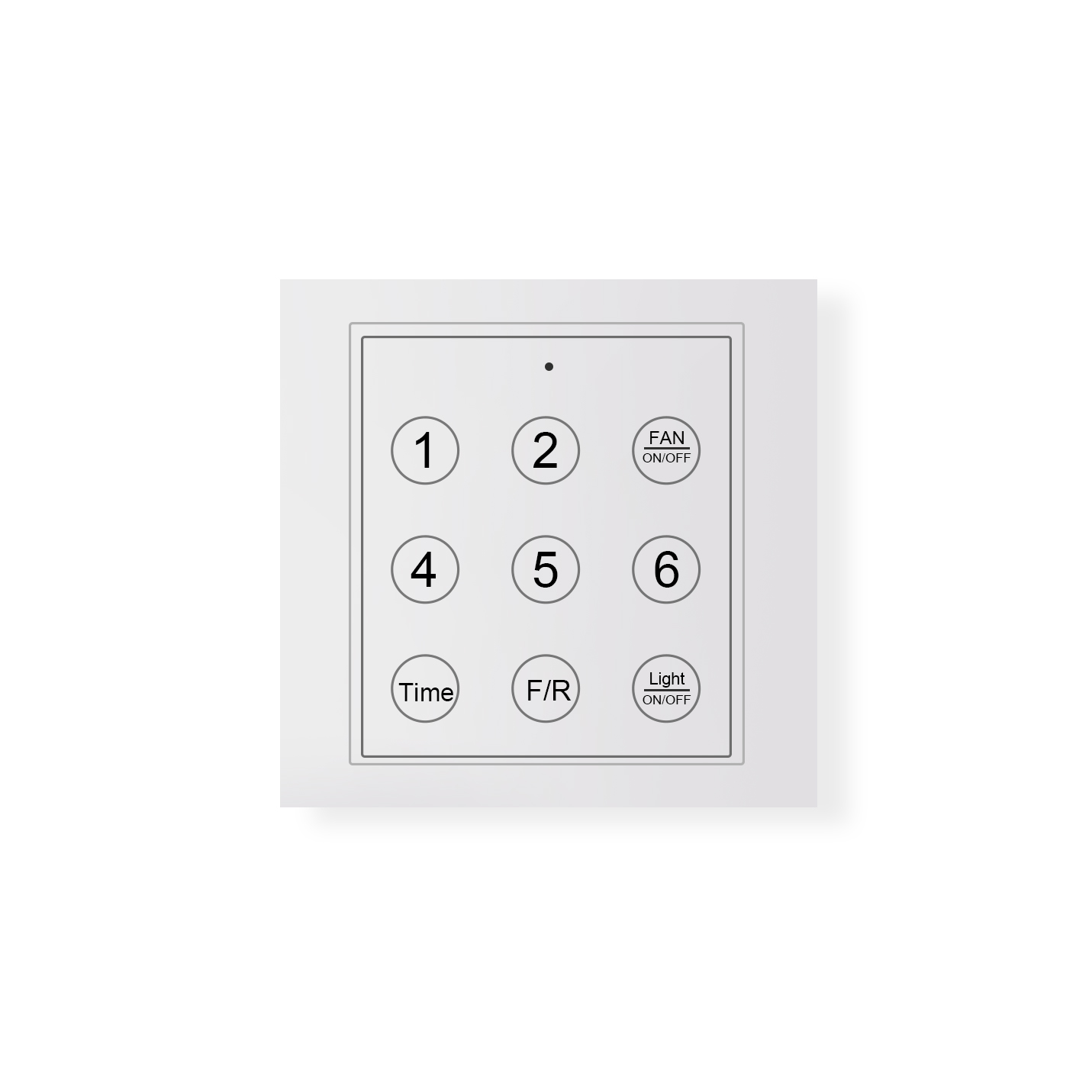

A konstrukció középpontjában a praktikus energiamegtakarítás és a célzott környezeti szabályozás áll. A tiszta rézből készült, változtatható frekvenciájú hajtás mindössze 35 wattot fogyaszt, miközben a hagyományos váltakozó áramú modelleknél lényegesen kevesebb zajt kelt. A hat állítható sebességtartományt a mellékelt kézi adó vezérli. Mivel ez a kizárólag ventilátorként működő modell nem rendelkezik beépített világítással, rögzített telepítéshez kompatibilis vezeték nélküli fali vezérlőt vásárolhat a hagyományos háztartási kapcsolók helyett.
Fő teljesítményjellemzők
- A légszárny alakú falécek kialakítása bármely fordulatszám-beállítás mellett maximalizálja a légszállítás térfogatát.
- A fejlett réztekercses szerkezet minimális működési zajt biztosít.
- A hatfokozatú sebességszabályozás távolról vezérelhető.
- Kizárólag a saját vezeték nélküli fali paneleivel kompatibilis; a szabványos, hálózatról vezérelt fényerőszabályzók nem támogatottak.
A felszerelési környezet követelményei
A közvetlen rögzítés leginkább öntött betonfödémhez vagy legalább 2,4 hüvelyk vastag, teherhordó fa gerendákhoz ajánlott, amelyek biztonságosan elbírják a több mint 44 fontos teljes tömeget. Szigorúan kerülje a gipszkarton-gerendákra, álmennyezeti lapokra, rétegelt lemez panelekre vagy ferde építészeti felületekre történő felszerelést. Ha a mennyezeti szerkezeten kör vagy négyzet alakú díszítőhornyok találhatók, előzetesen ellenőrizze a pontos méreteket.
Referenciarajz, amely szemlélteti a két elérhető kivitel arányos méretkülönbségét.
Műszaki adatok
| Kategória | Specifikáció |
|---|---|
| Váz anyaga | Fém alapszerkezet falapátokkal |
| Névleges fogyasztás | 35 wattos, változtatható frekvenciájú hajtás |
| Bemeneti feszültség | AC 110–240 V, 60 Hz-es működés |
| Rögzítőlemez geometriája | Ø5,9″ × H1,2″ (körülbelül 15 × 3 cm) |
| Rúdkialakítás | Két szegmensből álló szerkezet, összesen 30 cm-es kinyúlással (egyedi hosszúságok is lehetségesek) |
| Környezeti osztály | IP20 minősítés, kizárólag száraz beltéri helyiségekhez |
| Tanúsítványok | Megfelel az észak-amerikai, európai, ausztrál és közel-keleti szabványoknak |
Telepítési útmutató
- A fő tápkábeleket közvetlenül az épület elektromos infrastruktúráján keresztül vezesse; szakképzett technikus megbízása garantálja a biztonságos fix bekötést.
- Közvetlenül a rögzítőcsavarok meghúzása előtt helyezze fel az összes védő gumiszigetelő gyűrűt a lapáttartó karokra. E lépés kihagyása a kényes réztekercseket mechanikai terhelés okozta sérülésnek teszi ki.
- A kezdeti 11,8 hüvelykes függesztési magasság kialakításához először illessze össze mindkét mellékelt fém hosszabbítócsövet. Ha nagyobb függőleges kinyúlásra van szükség, később hosszabb rudakat is kérhet.
- A készüléket kizárólag szabályozott klímájú beltérben helyezze el, zuhanyzóktól és párás pincéktől távol.
Közeli nézet, amely a tömítőalátét megfelelő elhelyezését mutatja a végső hardveres meghúzás során.
